- Производитель:
- Модель:K551243
- Артикул:K551243
- 50
- ассортимент продукции:эко-фикс эко-фиксплюс

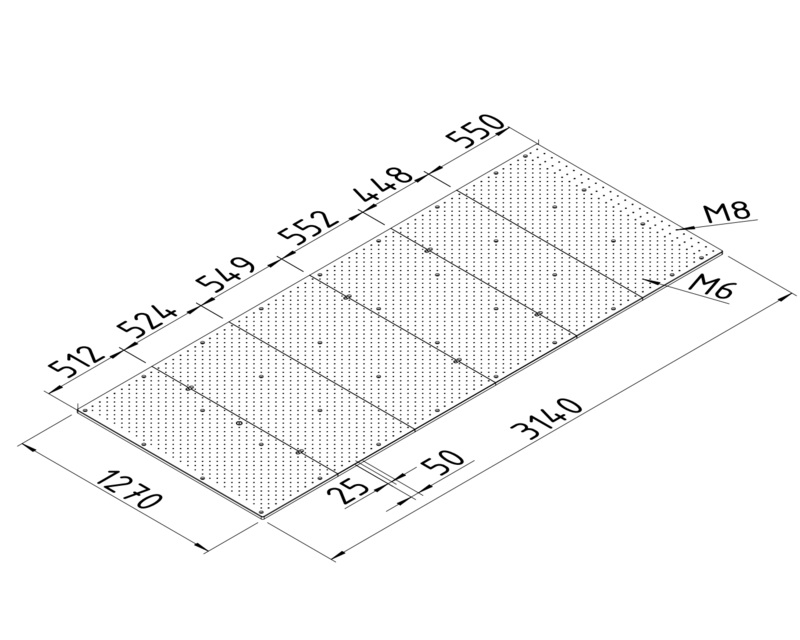

- Высота 1:15 мм
- Диапазон измерения X:1200 мм
- Диапазон измерения Y:3000 мм
- Длина 1:1270 мм
- Для моделей:CRYSTA-Apex V 123010
- Масса:159100 г
- Приложение:КМГ
- Расстояние между нитями резьбы: 1:50 мм
- Расстояние между нитями резьбы: 2:25 мм
- Системный компонент:Опорная пластина
- Ширина 1:3140 мм

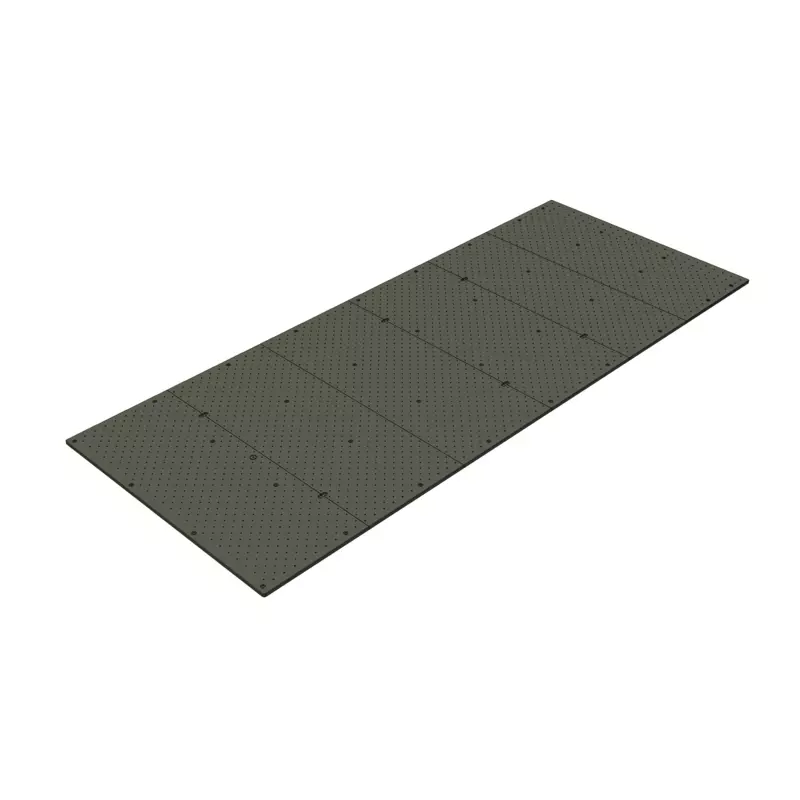

Опорная плита для непосредственного монтажа на гранитный измерительный стол серии CRYSTA-Apex S, V и V PLUS, модель 123010.
Опорная плита предоставляет широкий спектр возможностей для крепления устройств и для непосредственной установки устройств на координатно-измерительную машину.
Он оснащен резьбой M6 с шагом 25 мм / 50 мм, что позволяет размещать и устанавливать устройства напрямую.
Опорная плита идеально подходит к зажимной системе Mitutoyo eco-fix и также предназначена для крепления таких вспомогательных средств, как патроны, позиционирующие углы и тому подобное.
Кроме того, резьбовые соединения M8 используются для крепления принадлежностей КИМ, таких как калибровочные сферы или сменные стреловые системы. Сменные стреловые системы могут быть установлены на опорных плитах по краям, что освобождает ценный измерительный объем.
Помимо обеспечения большой площади поверхности для крепления, опорная плита защищает гранитный измерительный стол координатно-измерительной машины. Высококачественный алюминиевый сплав, точные производственные процессы и инновационная обработка поверхности обеспечивают высокую устойчивость к царапинам и износу, гарантируя долговечность опорной плиты.
6 сегментов.
Опорная плита предоставляет широкий спектр возможностей для крепления устройств и для непосредственной установки устройств на координатно-измерительную машину.
Он оснащен резьбой M6 с шагом 25 мм / 50 мм, что позволяет размещать и устанавливать устройства напрямую.
Опорная плита идеально подходит к зажимной системе Mitutoyo eco-fix и также предназначена для крепления таких вспомогательных средств, как патроны, позиционирующие углы и тому подобное.
Кроме того, резьбовые соединения M8 используются для крепления принадлежностей КИМ, таких как калибровочные сферы или сменные стреловые системы. Сменные стреловые системы могут быть установлены на опорных плитах по краям, что освобождает ценный измерительный объем.
Помимо обеспечения большой площади поверхности для крепления, опорная плита защищает гранитный измерительный стол координатно-измерительной машины. Высококачественный алюминиевый сплав, точные производственные процессы и инновационная обработка поверхности обеспечивают высокую устойчивость к царапинам и износу, гарантируя долговечность опорной плиты.
6 сегментов.
