- Модель:K551244
- Артикул:K551244
- 50
- Anwendung:KMG
- Breite 1:2.140 mm
- Für Modelle:CRYSTA-Apex V 122010
- Gewicht:106800 g
- Gewindeabstand 1:50 mm
- Gewindeabstand 2:25 mm
- Höhe 1:15 mm
- Länge 1:1270 mm
- Messbereich X:1.200 mm
- Messbereich Y:2.000 mm
- Produktreihe:eco-fix eco-fixplus
- Systemkomponente:Base plates for CMM

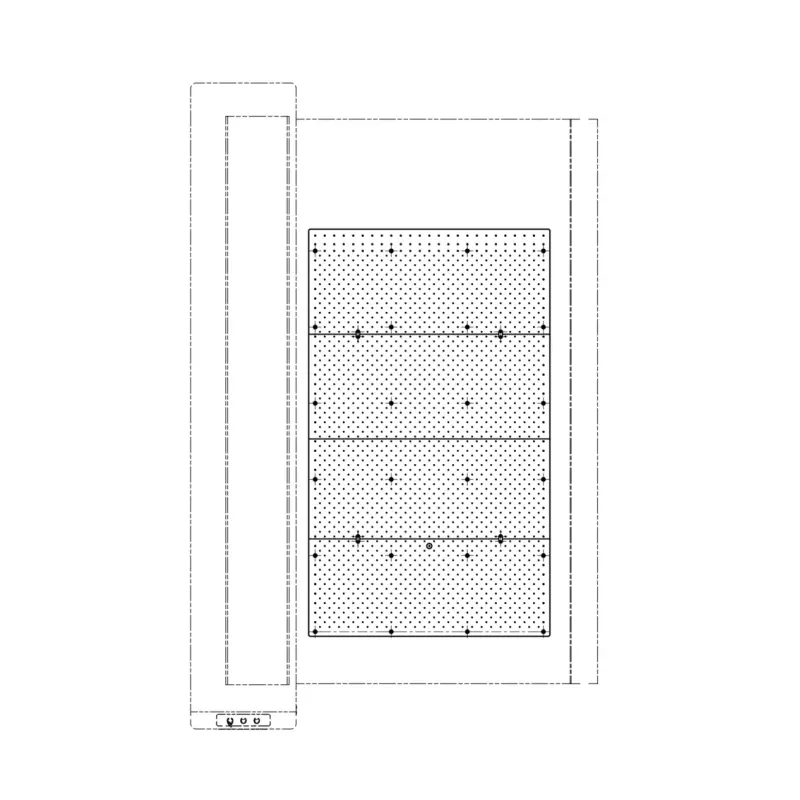

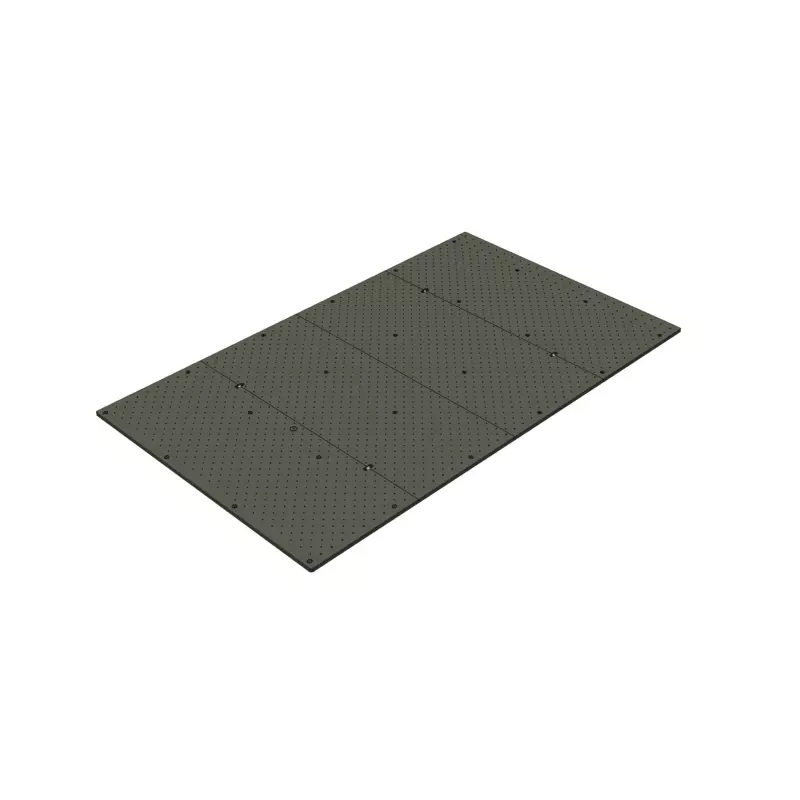

Vorrichtungsgrundplatte für die direkte Montage auf dem Granit-Messtisch der CRYSTA-Apex S-, V- und V PLUS Serie, Modell 121210.
Die Grundplatte bietet vielfältige Möglichkeiten zur Befestigung von Vorrichtungen und zum direkten Aufbau von Vorrichtungen auf dem KMG.

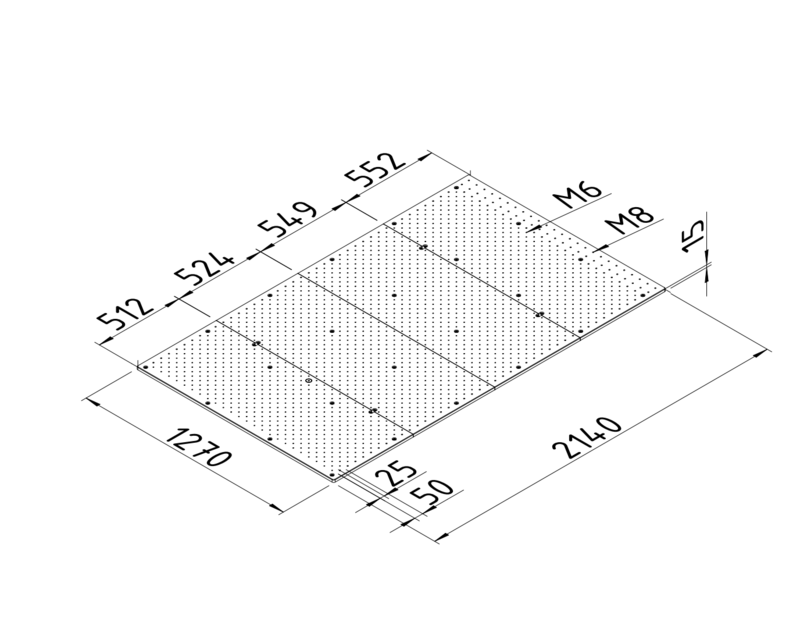

Sie ist mit Befestigungsgewinden M6 im Raster 25 mm / 50 mm ausgestattet, damit lassen sich Vorrichtungen direkt positionieren und aufbauen.
Die Grundplatte ist perfekt auf das Spannsystem Mitutoyo eco-fix abgestimmt und auch für Fixierhilfen wie Spannfutter, Positionierwinkel oder ähnliches ausgelegt.
Darüber hinaus dienen M8 Anschlussgewinde zur Befestigung von KMG-Zubehör wie Einmesskugel oder Baumwechselsysteme. Baumwechselsysteme lassen sich im Randbereich auf den Grundplatten befestigen, geben somit wertvolles Messvolumen frei.
Neben einer großflächigen Auflage für Vorrichtungen schützt die Grundplatte den Granit-Messtisch des KMG. Eine hochwertige Aluminiumlegierung, präzise Fertigungsverfahren sowie ein innovatives Oberflächenfinish, sorgen für hohe Kratz- und Verschleißfestigkeit, für Langlebigkeit der Grundplatte.
4 Segmente.
