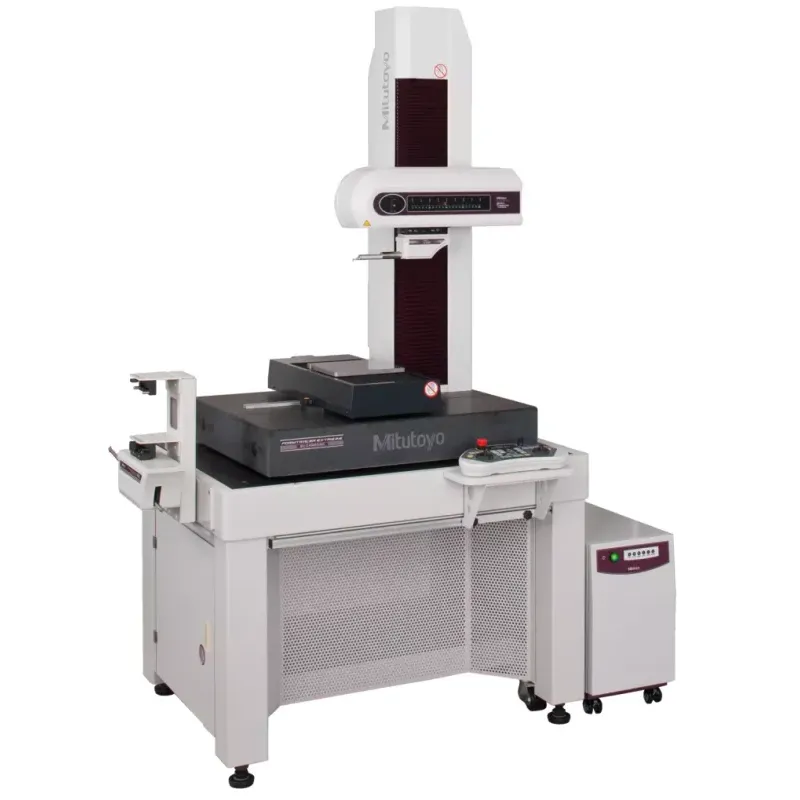

![Форма трассировщика Extreme SV-C4500CNC H [мм] 525-704-12](https://hss-tools.com/image/cache/catalog/uncle_parser/525-704-12/525-704-12-0-800x800.webp "Форма трассировщика Extreme SV-C4500CNC H [мм] 525-704-12")
- Производитель:
- Модель:525-704-12
- Артикул:525-704-12
- 50
- Диапазон вертикального перемещения по оси Z2 [мм]:500
- Диапазон измерений:Z2 = [S] 300 мм / [H] 500 мм
- Диапазон наклона:от -45° (против часовой стрелки) до +10° (по часовой стрелке) (для моделей с осью α)
- Дюймы/метрическая система:метрика
- единица α-оси:Установлено
- Измерение силы:0,75 мН
- Модель:SV-C4500CNC
- Ось Y:Установлено
- программное обеспечение:FORMTRACEPAK обеспечивает управление всеми осями, моторизованными осями Y и вращающимися осями для эффективных автоматизированных измерений. Возможна оценка контуров; стандартные функции включают анализ углов, наклонов, радиусов, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
- Скорость измерения:0,02 - 2 мм/с
- Скорость передвижения:Режим ЧПУ: макс. 200 мм/с. Режим джойстика: 0-50 мм/с.
- точность:Контурный детектор: X = (0,8 + 4L/200) мкм [L: длина измерения (мм)] Контур: Z1 = (0,8 + 12HI/100) мкм [H: высота измерения от горизонтального положения (мм)] Z2 = (3,5 + 15H/1000) мкм
Высокоточные станки с ЧПУ для измерения поверхности и контура.
Станок Formtracer SV-C4500CNC предоставляет вам следующие преимущества:
Станок Formtracer SV-C4500CNC предоставляет вам следующие преимущества:
- Мощность сравнима с двумя отдельными станками с ЧПУ.
- Измеряет большие расстояния по оси Z2 для моделей без оси α.
- Скорость позиционирования по каждой оси достигает 200 мм/с.
- Двойной зонд для измерения контура верхней/нижней поверхности, например, в отверстиях.
- Измерительная сила контролируется с помощью программного обеспечения FORMTRACEPAK.
- Контурная измерительная головка обеспечивает превосходную точность и разрешение по оси Z1 благодаря внутренней радиальной шкале.
- Идеально подходит для автоматизированной высокопроизводительной обработки множества профилей или заготовок.
- Система измерения оснащена устройством защиты от столкновений, которое автоматически останавливает измерительный прибор, если его основной корпус сталкивается с заготовкой или зажимным устройством.
