![Surftest Extreme SV-3000CNC H [мм] 178-528-12](https://hss-tools.com/image/cache/catalog/uncle_parser/178-528-12/178-528-12-0-800x800.webp "Surftest Extreme SV-3000CNC H [мм] 178-528-12")
![Surftest Extreme SV-3000CNC H [мм] 178-528-12](https://hss-tools.com/image/cache/catalog/uncle_parser/178-528-12/178-528-12-1-800x800.webp "Surftest Extreme SV-3000CNC H [мм] 178-528-12")
- Производитель:
- Модель:178-528-12
- Артикул:178-528-12
- 50
- Диапазон измерений:800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным стилусом)
- Диапазон наклона:от -45° (против часовой стрелки) до +10° (по часовой стрелке)
- Дюймы/метрическая система:метрика
- Максимальный диапазон измерения:X = 200 мм Y = 200 мм
- Материал базового тела:гранит
- Модель:SV-3000CNC-S.
- Ось Y:Установлено
- программное обеспечение:FORMTRACEPAK обеспечивает управление всеми осями, моторизованными осями Y и опциональными поворотными осями для эффективных автоматизированных измерений. Возможно выполнение анализа шероховатости поверхности и контура; стандартные функции включают анализ угла, наклона, радиуса, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
- профиль:Основной профиль (P), профиль шероховатости (R), волнистость (W), R-MOTIF, W-MOTIF и многое другое.
- Прямолинейность:0,5 мкм / 220 мм
- Размеры гранитного основания (Ш x Г) [мм]:800 x 620
- разрешение:0,05 мкм
- Скорость измерения:0,02 - 2 мм/с
- Скорость передвижения:200 мм/с (макс. ЧПУ) 0-60 мм/с (режим джойстика)
- Специальные аксессуары:Дополнительные и стандартные принадлежности перечислены в последующих главах, посвященных принадлежностям и наконечникам зондов.
- Стандарты:DIN EN ISO, VDA, JIS, ANSI и стандарты, определяемые пользователем.
- шкала:Линейная шкала

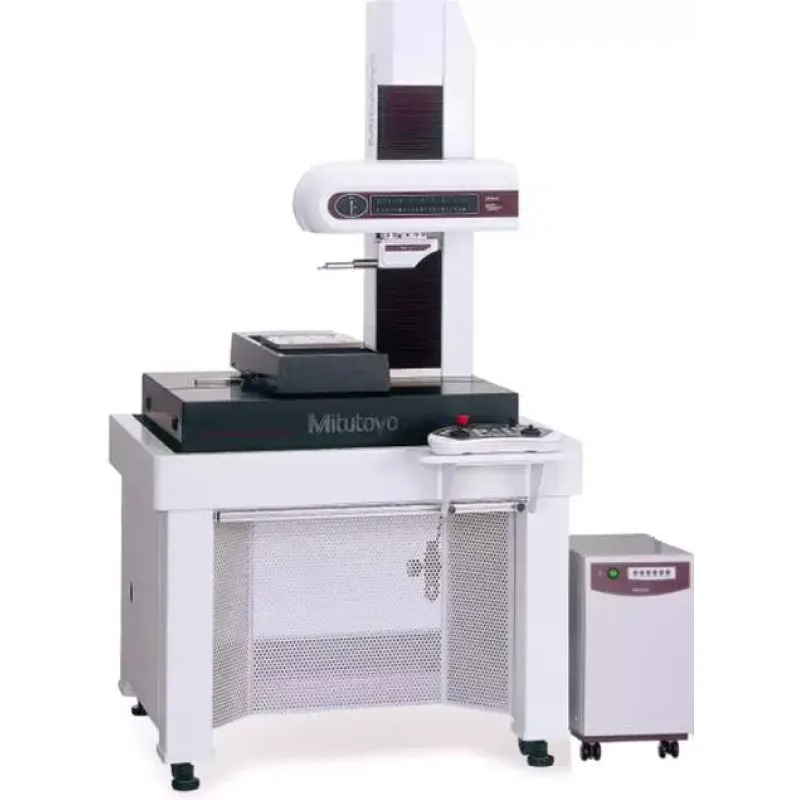

Это станок для поверхностного измерения с ЧПУ, оснащенный мощным программным обеспечением FORMTRACEPAK.
Станок Surftest Extreme SV-3000CNC предлагает следующие преимущества:
- Идеально подходит для обработки высокопроизводительных заготовок или многопрофильных изделий.
- Скорость позиционирования по каждой оси до 200 мм/с.

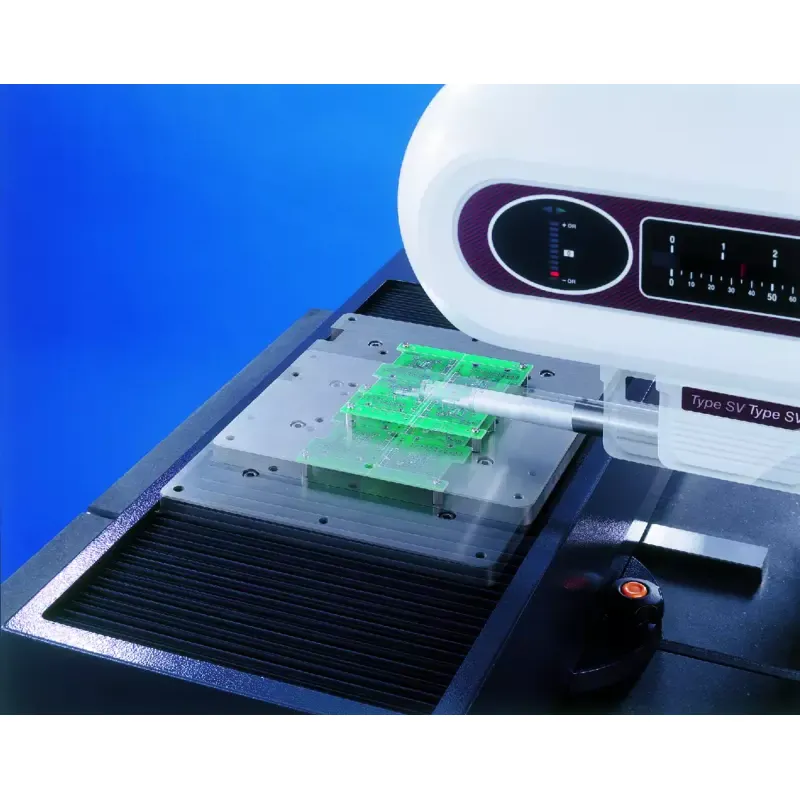

- Непрерывное измерение по горизонтальным и наклонным поверхностям благодаря моторизованному наклону подающего устройства.
- Измерение наклонной плоскости возможно при одновременном перемещении осей Y и X.
- Система измерения включает защиту от столкновений, которая автоматически останавливается при столкновении заготовки или другого объекта.
- В пределах диапазона измерения зондирующего наконечника программное обеспечение FORMTRACEPAK также поддерживает оценку микроконтуров.
- В качестве опции доступно измерение 3D-топографии.
- Удобный джойстик с множеством функций.
- Все модели оснащены осью Y.
- Для моделей без оси α доступно сканирование по оси Z2.
