- Производитель:
- Модель:525-241-11
- Артикул:525-241-11
- 50
- Диапазон вертикального перемещения [мм]:300
- Диапазон измерений:Z1 = 16 мм

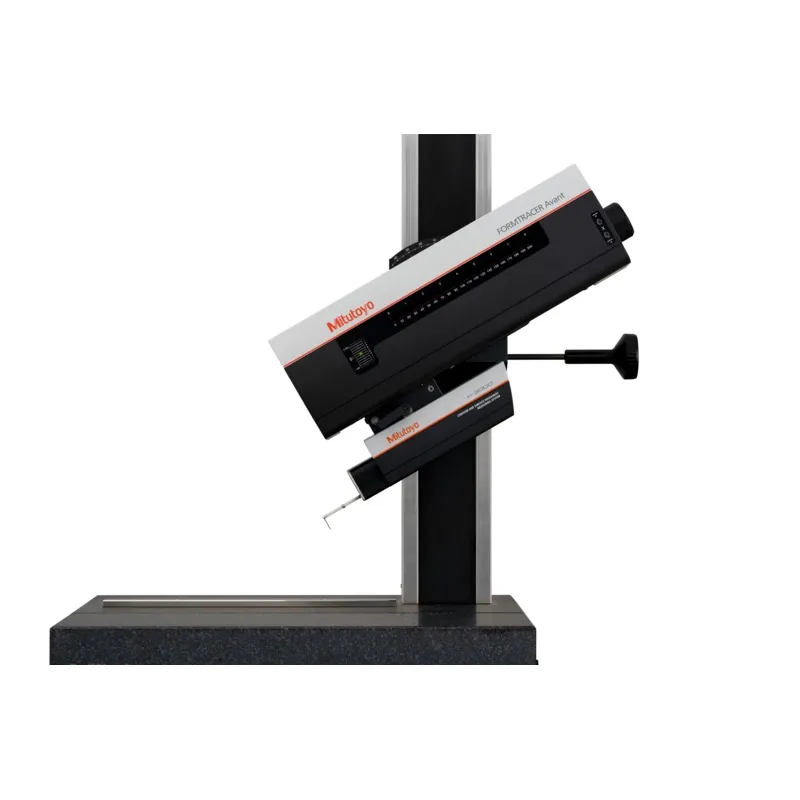

- Диапазон наклона:±45°
- Дюймы/метрическая система:метрика
- Максимальный диапазон измерения:100 мм
- Масса:140 кг
- Материал базового тела:гранит
- Модель:FTA - S4 H3000

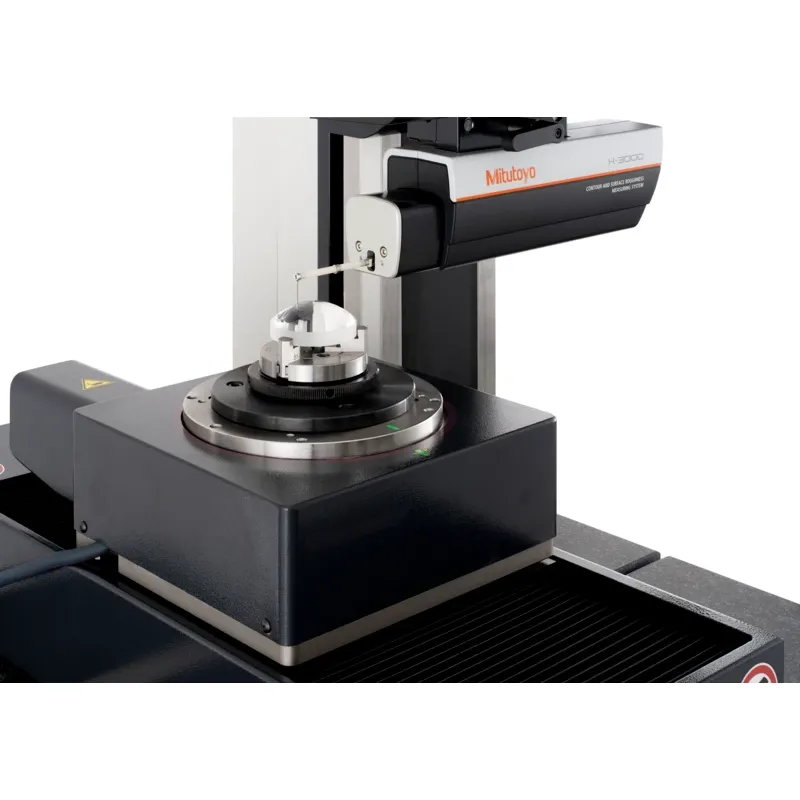

- программное обеспечение:FORMTRACEPAK обеспечивает управление всеми осями, опционально моторизованными осями Y и вращающимися осями для эффективных автоматизированных измерений. Возможно выполнение анализа шероховатости и контура; стандартные функции включают анализ угла, наклона, радиуса, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
- Прямолинейность:Pt: 0,2 мкм/100 мм
- Размеры гранитного основания (Ш x Г) [мм]:600 x 450
- Система измерения силы зонда [мН]:0,75
- Скорость измерения:Измерение шероховатости: 0,02 / 0,05 / 0,1 / 0,2 мм/с. Измерение контура: 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 30 мм/с.
- Скорость передвижения:X = 0 - 80 мм/с, Z2 = 0 - 30 мм/с
- точность:Z1 = (0,5+2H/100)
- Фоновый шум:Rz = 30 нм (0,2 мм/с, 0,8 x 5, λs = 2,5 мкм, λc = 0,8 мм)
Это позволяет проводить комплексное измерение шероховатости поверхности и контура в одном устройстве.

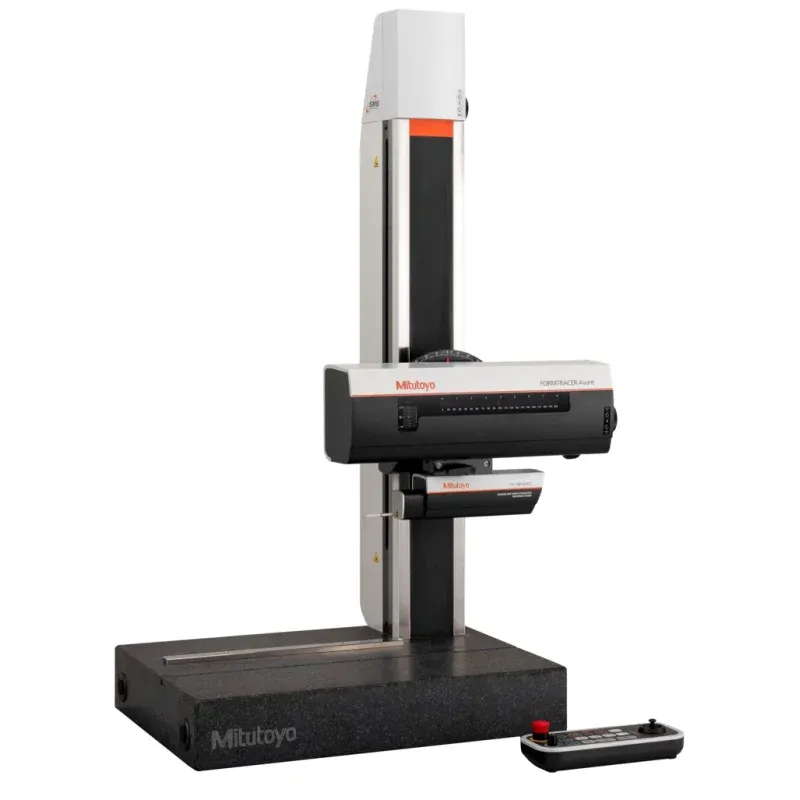

Прибор Formtracer Avant FTA-H3000 предоставляет вам следующие преимущества:
Прибор Formtracer Avant FTA-H3000 предоставляет вам следующие преимущества:
- Шероховатость и контур можно анализировать одновременно за одно измерение.
- Диапазон измерения Z1 = 16 мм.
- Высокоточное измерение
- . Анализ шероховатости выполняется в соответствии с различными международными стандартами (DIN EN ISO, VDA, ANSI, JIS и настройками заказчика).
- Высокая скорость вращения привода сокращает общее время измерения.
- Дополнительные комплекты для модернизации доступны для измерения только шероховатости поверхности или измерения двойного контура.

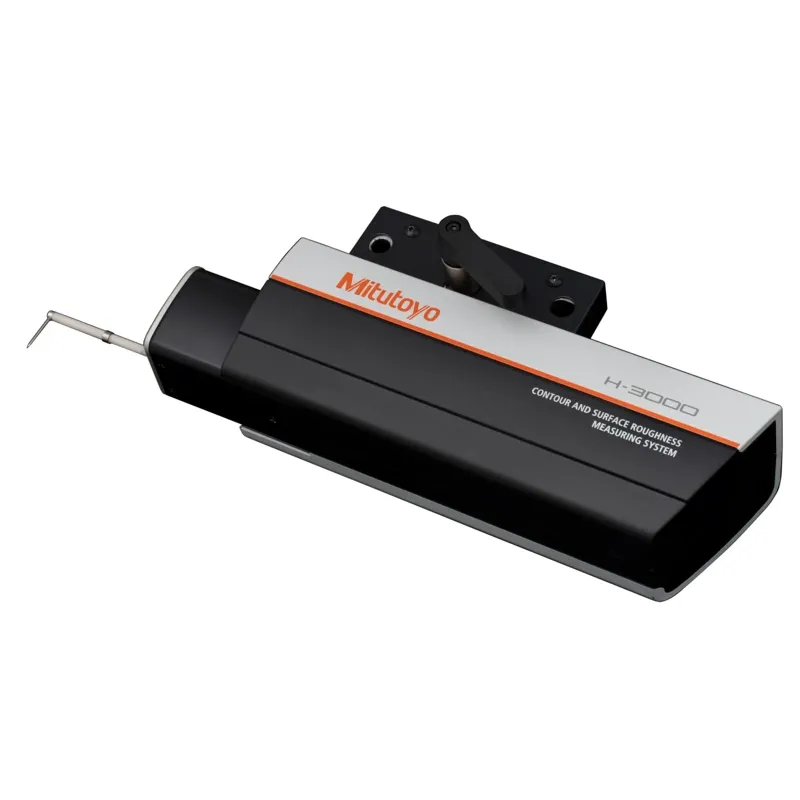

- Замена детекторов может производиться с помощью процедуры «горячей замены».
