- Производитель:
- Модель:218-633-11
- Артикул:218-633-11
- 50
- Диапазон вертикального перемещения по оси Z2 [мм]:350
- Диапазон измерений:Z1 = 50 мм X = 100 мм
- Диапазон измерения оси Z1 [мм]:50
- Диапазон измерения по оси X1:100
- Дюймы/метрическая система:метрика
- Модель:CV-2100M4
- программное обеспечение:FORMTRACEPAK позволяет контролировать условия измерения для эффективных и автоматических измерений. Оценка контуров может выполняться посредством анализа таких параметров, как расстояния, углы, уклон, радиус, глубина и сравнение контуров. Можно сформировать отчет об измерениях, указав формат печати.
- Прямолинейность:2,5 мкм / 100 мм
- Скорость измерения:0,02 - 5 мм/с
- Скорость передвижения:X = 0 - 20 мм/с
- тип оси Z2:Ручная регулировка: быстрое перемещение вверх/вниз, точная настройка.
- Тип столбца:M4: Z2 = 350 мм
- точность:X = (2,5 + 0,02L) мкм [L: длина измерения (мм)] Z1 = (2,5 + 10,1HI) мкм [H: высота измерения от горизонтального положения (мм)]
Данное устройство для измерения контуров разработано для обеспечения простоты и эффективности эксплуатации.
Измерительные машины для контурной обработки CV-2100N4 и M4 обладают следующими преимуществами:
- Широкий спектр функций измерения контура, быстрота и простота использования.
- Быстрая регулировка по оси Z2 с помощью удобной рукоятки. [Тип M4]
- Автоматическое выполнение и многоточечное измерение с функцией подъема-опускания щупа.
- Скорость перемещения по оси X до 20 мм/с, регулируемая с помощью установочной ручки.
- Простое создание программы обработки детали или выполнение одиночного измерения с помощью программного обеспечения FORMTRACEPAK.
- Автоматическая оценка, поиск оптимального контура, сравнение контуров с CAD-моделями и многие другие функции входят в стандартную комплектацию.

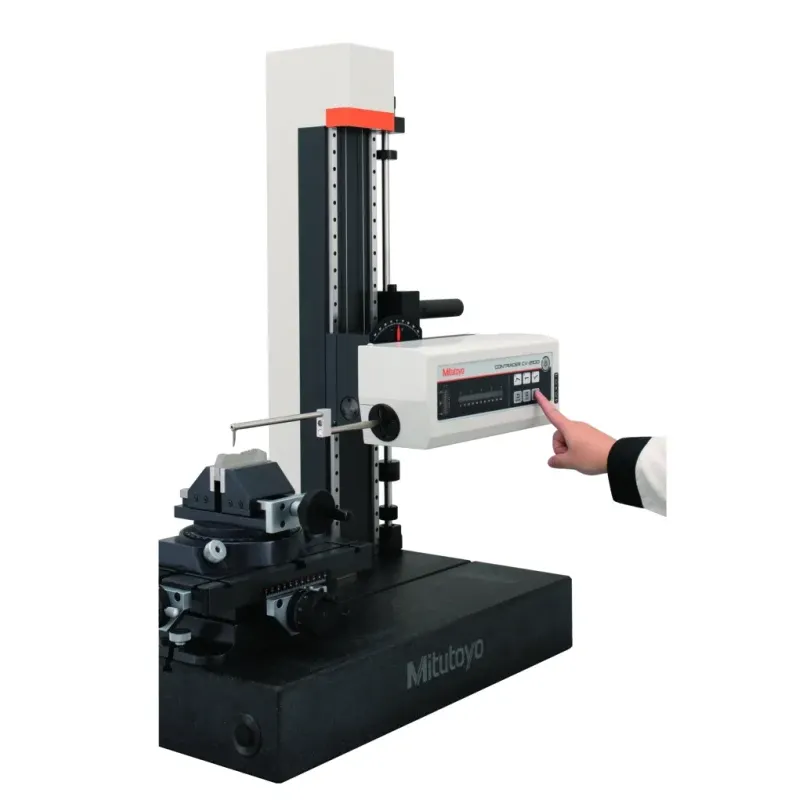

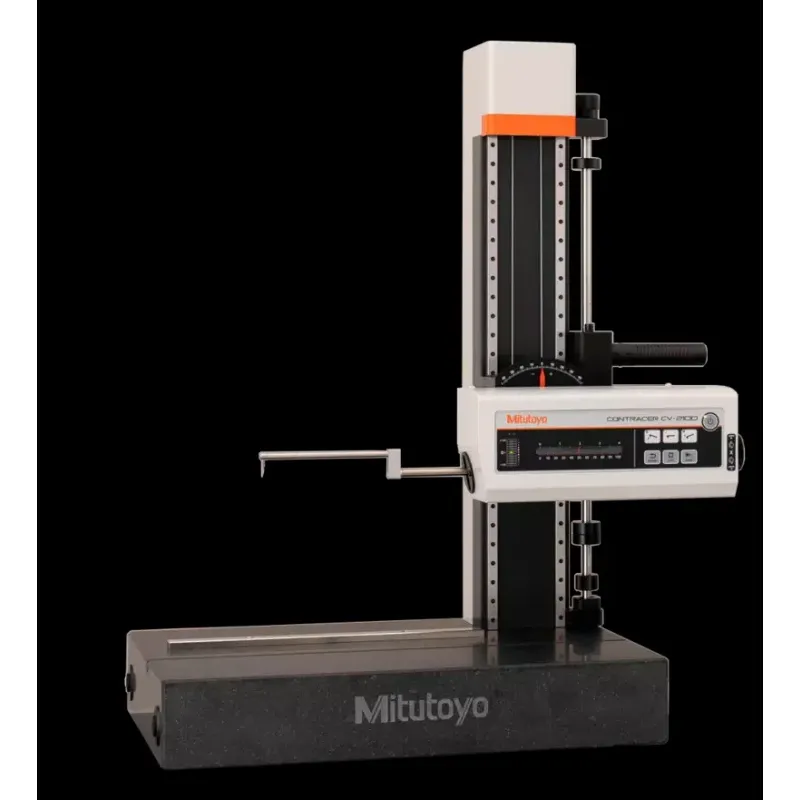

- CV-2100 M4 устанавливается на колонне с быстрой регулировкой на гранитном основании.
- CV-2100 N4 доступен с опциональной ручной измерительной стойкой.
- Встроенная панель управления на передней панели корпуса.
