- Производитель:
- Модель:178-549-2
- Артикул:178-549-2
- 50
- Диапазон измерений:800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным стилусом)
- Диапазон наклона:от -45° (против часовой стрелки) до +10° (по часовой стрелке)
- Дюймы/метрическая система:метрика
- Максимальный вес заготовки [кг]:300 кг
- Максимальный диапазон измерения:X = 200 мм Y = 800 мм Z2 = 500 мм
- Модель:SV-M3000CNC
- программное обеспечение:FORMTRACEPAK обеспечивает управление всеми осями, опционально моторизованными осями Y и поворотными осями для эффективных автоматизированных измерений. Возможно выполнение анализа шероховатости поверхности и контура; стандартные функции включают анализ угла, наклона, радиуса, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
- профиль:Основной профиль (P), профиль шероховатости (R), волнистость (W), R-MOTIF, W-MOTIF и многое другое.
- Прямолинейность:X = 0,5 мкм / 200 мм (стандартный) X = 0,7 мкм / 200 мм (детектор длинного типа) 2 мкм / 800 мм (стандартный) Y = 0,7 мкм / 50 мм; 3 мкм / 800 мм (детектор длинного типа) Y = 0,7 мкм / 50 мм; 3 мкм / 800 мм (детектор вращающегося типа)
- Скорость измерения:0,02 - 2 мм/с
- Скорость передвижения:Режим ЧПУ: Макс. 200 мм/с. Режим джойстика: 0 - 50 мм/с.
- Стандарты:DIN EN ISO, VDA, JIS, ANSI и стандарты, определяемые пользователем.
- Тип держателя детектора (необходимая опция):Стандартный длинный вращающийся тип

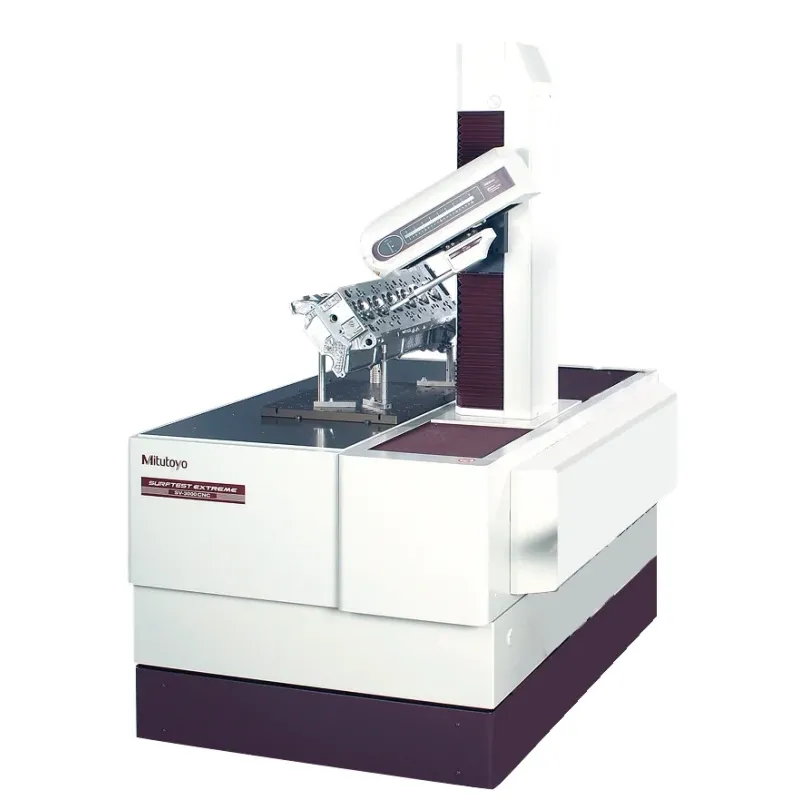

Это высокопроизводительный станок с ЧПУ для измерения шероховатости поверхности, оснащенный мощным программным обеспечением FORMTRACEPAK.
Тестирование системы SV-M3000CNC для работы в режиме серфинга предоставляет вам следующие преимущества:
Тестирование системы SV-M3000CNC для работы в режиме серфинга предоставляет вам следующие преимущества:

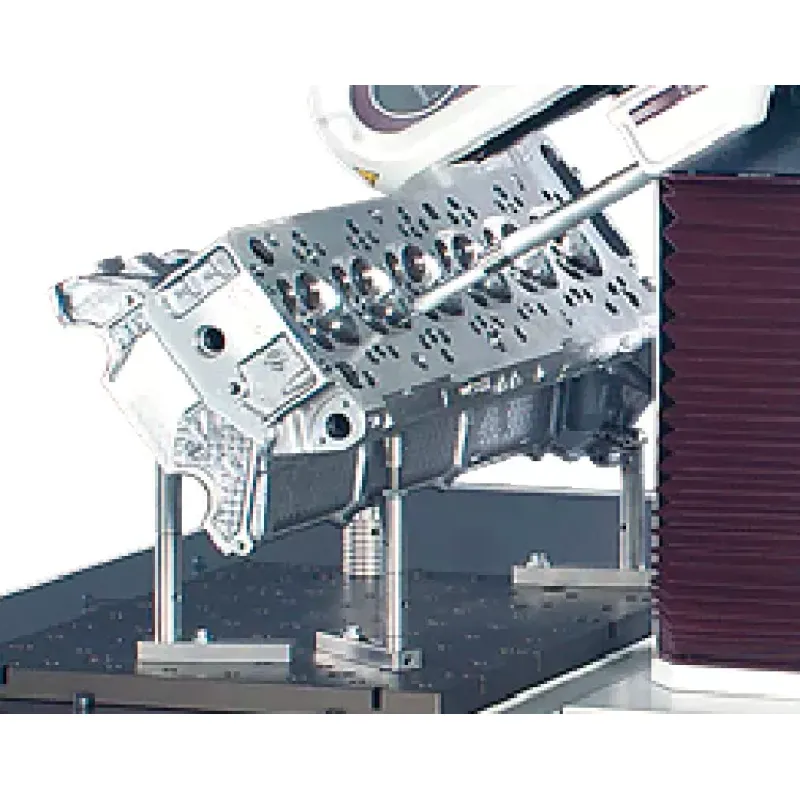

- Измерение крупных и тяжелых заготовок, таких как блоки цилиндров, коленчатые валы и т. д.
- Диапазон перемещения по измерительной оси Y составляет 800 мм.
- Скорость позиционирования до 200 мм/с.
- В сочетании с опциональной поворотной измерительной головкой измерения могут проводиться не только сверху, но и сбоку или снизу заготовки.
- Оснащен активной системой гашения вибраций. Стол может быть оснащен зажимными устройствами, разработанными по индивидуальному заказу или стандартными, а также устройствами для автоматической загрузки.
