• Производитель:
    Mitutoyo
  • Модель:
    178-529-12
  • Артикул:
    178-529-12
  • Диапазон измерений:
    800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным стилусом)
  • Диапазон наклона:
    от -45° (против часовой стрелки) до +10° (по часовой стрелке)
  • Дюймы/метрическая система:
    метрика
  • Максимальный диапазон измерения:
    X = 200 мм Y = 200 мм
  • Материал базового тела:
    гранит
  • Модель:
    SV-3000CNC-H.
  • Ось Y:
    Установлено
  • программное обеспечение:
    FORMTRACEPAK обеспечивает управление всеми осями, моторизованными осями Y и опциональными поворотными осями для эффективных автоматизированных измерений. Возможно выполнение анализа шероховатости поверхности и контура; стандартные функции включают анализ угла, наклона, радиуса, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
  • профиль:
    Основной профиль (P), профиль шероховатости (R), волнистость (W), R-MOTIF, W-MOTIF и многое другое.
  • Прямолинейность:
    0,5 мкм / 220 мм
  • Размеры гранитного основания (Ш x Г) [мм]:
    800 x 620
  • разрешение:
    0,05 мкм
  • Скорость измерения:
    0,02 - 2 мм/с
  • Скорость передвижения:
    200 мм/с (макс. ЧПУ) 0-60 мм/с (режим джойстика)
  • Специальные аксессуары:
    Дополнительные и стандартные принадлежности перечислены в последующих главах, посвященных принадлежностям и наконечникам зондов.
  • Стандарты:
    DIN EN ISO, VDA, JIS, ANSI и стандарты, определяемые пользователем.
  • шкала:
    Линейная шкала
Цену уточняйте
Есть в наличии

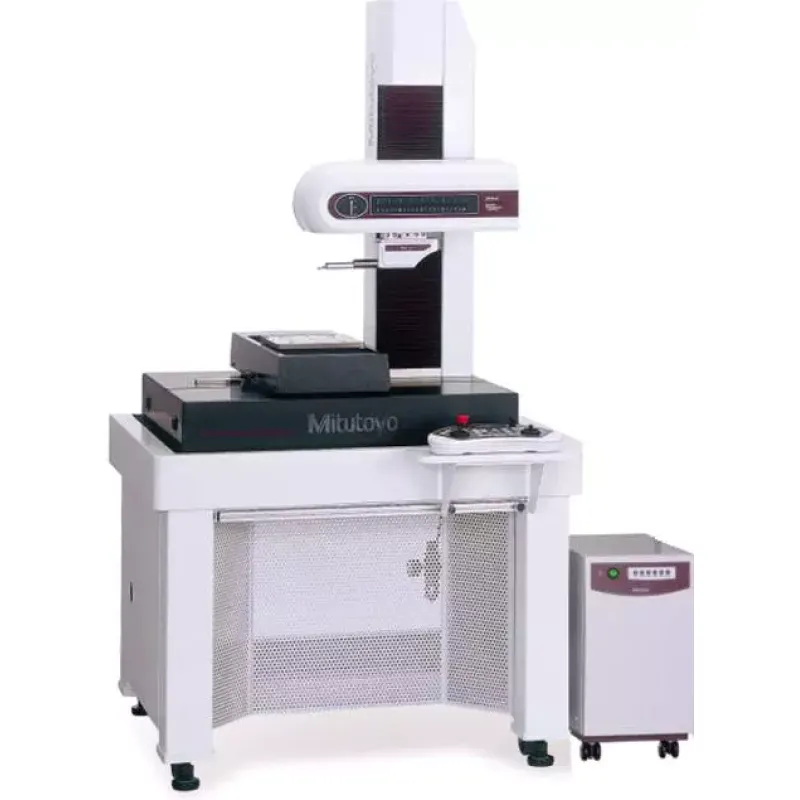

Это станок для поверхностного измерения с ЧПУ, оснащенный мощным программным обеспечением FORMTRACEPAK.
Станок Surftest Extreme SV-3000CNC предлагает следующие преимущества:

  • Идеально подходит для обработки высокопроизводительных заготовок или многопрофильных изделий.
  • Скорость позиционирования по каждой оси до 200 мм/с.

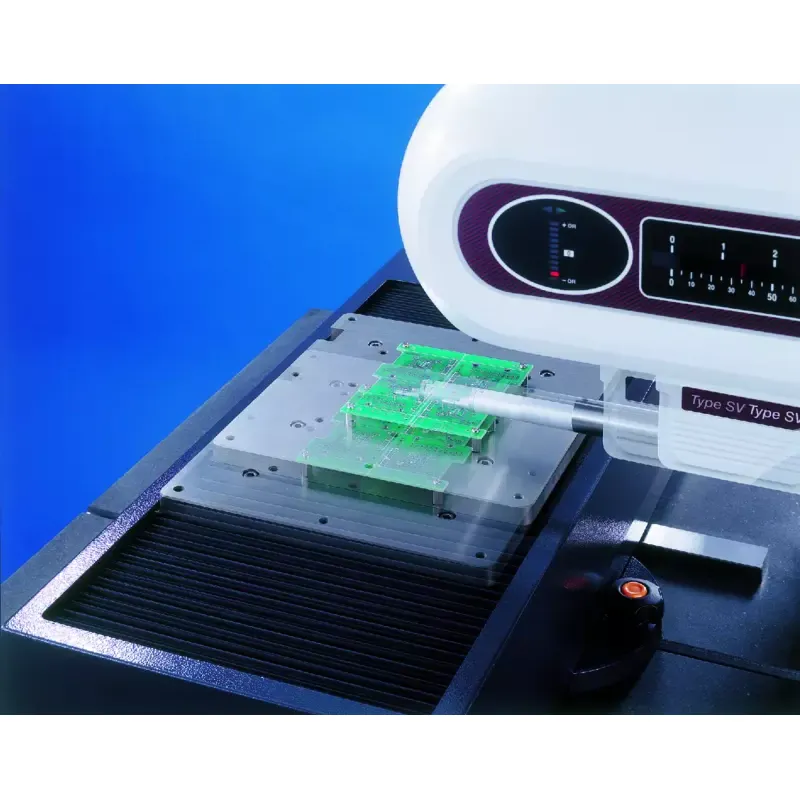

  • Непрерывное измерение по горизонтальным и наклонным поверхностям благодаря моторизованному наклону подающего устройства.
  • Измерение наклонной плоскости возможно при одновременном перемещении осей Y и X.
  • Система измерения включает защиту от столкновений, которая автоматически останавливается при столкновении заготовки или другого объекта.
  • В пределах диапазона измерения зондирующего наконечника программное обеспечение FORMTRACEPAK также поддерживает оценку микроконтуров.
  • В качестве опции доступно измерение 3D-топографии.
  • Удобный джойстик с множеством функций.
  • Все модели оснащены осью Y.
  • Для моделей без оси α доступно сканирование по оси Z2.
