- Модель:K551417
- Артикул:K551417
- 50
- Anwendung:KMG Shape fixturing system
- Breite 1:800 mm
- Für Modelle:MiSTAR 555
- Gewicht:21.000 g
- Gewindeabstand 1:50 mm
- Gewindeabstand 2:25 mm
- Höhe 1:15 mm
- Länge 1:670 mm
- Messbereich X:500 mm
- Messbereich Y:700 mm
- Produktreihe:eco-fix eco-fixplus
- Systemkomponente:Base plates for CMM

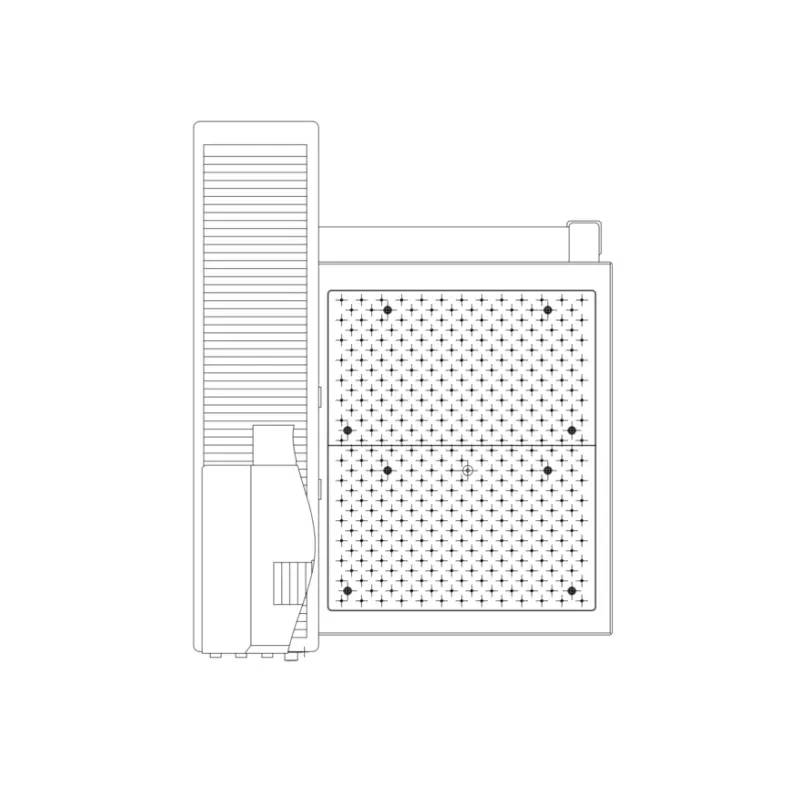

Vorrichtungsgrundplatte für die direkte Montage auf dem Granit-Messtisch der MiSTAR 575.
Die Grundplatte bietet vielfältige Möglichkeiten zur Befestigung von Vorrichtungen und zum direkten Aufbau von Vorrichtungen auf dem KMG.
Sie ist mit Befestigungsgewinden M6 im Raster 25 mm / 50 mm ausgestattet, damit lassen sich Vorrichtungen direkt positionieren und aufbauen.
Die Grundplatte ist perfekt auf das Spannsystem Mitutoyo eco-fix abgestimmt und auch für Fixierhilfen wie Spannfutter, Positionierwinkel oder ähnliches ausgelegt.
Neben einer großflächigen Auflage für Vorrichtungen schützt die Grundplatte den Granit-Messtisch des KMG. Eine hochwertige Aluminiumlegierung, präzise Fertigungsverfahren sowie ein innovatives Oberflächenfinish, sorgen für hohe Kratz- und Verschleißfestigkeit, für Langlebigkeit der Grundplatte.
1 Segment.
Die Grundplatte bietet vielfältige Möglichkeiten zur Befestigung von Vorrichtungen und zum direkten Aufbau von Vorrichtungen auf dem KMG.
Sie ist mit Befestigungsgewinden M6 im Raster 25 mm / 50 mm ausgestattet, damit lassen sich Vorrichtungen direkt positionieren und aufbauen.
Die Grundplatte ist perfekt auf das Spannsystem Mitutoyo eco-fix abgestimmt und auch für Fixierhilfen wie Spannfutter, Positionierwinkel oder ähnliches ausgelegt.
Neben einer großflächigen Auflage für Vorrichtungen schützt die Grundplatte den Granit-Messtisch des KMG. Eine hochwertige Aluminiumlegierung, präzise Fertigungsverfahren sowie ein innovatives Oberflächenfinish, sorgen für hohe Kratz- und Verschleißfestigkeit, für Langlebigkeit der Grundplatte.
1 Segment.
