- Производитель:
- Модель:211-534-11
- Артикул:211-534-11
- 50
- Диапазон вертикального перемещения:550 мм
- Диапазон выравнивания:±1°
- Дюймы/метрическая система:метрика
- Максимальная высота измерения:AS: 350 мм AH: 550 мм над поверхностью поворотного стола
- Максимальная глубина измерения:91 мм (минимальный внутренний диаметр: ∅ 32 мм) 50 мм (минимальный внутренний диаметр: ∅ 7 мм)
- Максимально измеримый диаметр:356 мм
- Максимальный вес заготовки:80 кг без автоматической регулировки, 65 кг
- Максимальный диаметр заготовки:680 мм
- Модель:RA-H5200AH PLUS
- Отклонение вращения:Радиальная: (0,02 + 0,0006H) мкмH: Высота измерения над поверхностью стола (мм) Осевая: (0,02 + 0,0006X) мкмX: Радиальное расстояние от оси вращения (мм)
- Параллельность оси вращения:AS: 0,2 мкм / 350 ммAH: 0,32 мкм / 550 мм
- Перпендикулярность оси вращения:0,5 мкм / 200 мм
- программное обеспечение:ROUNDPAKFORMTRACPAK-AP (опционально для датчика шероховатости)
- Прямолинейность:0,2 мкм / 100 мм 0,3 мкм / 300 мм
- Система центрирования/выравнивания 1*:ААТ
- Скорость вращения:2, 4, 6, 10 об/мин. Автоматическое центрирование: 20 об/мин.
- Центрирующая зона:±5 мм

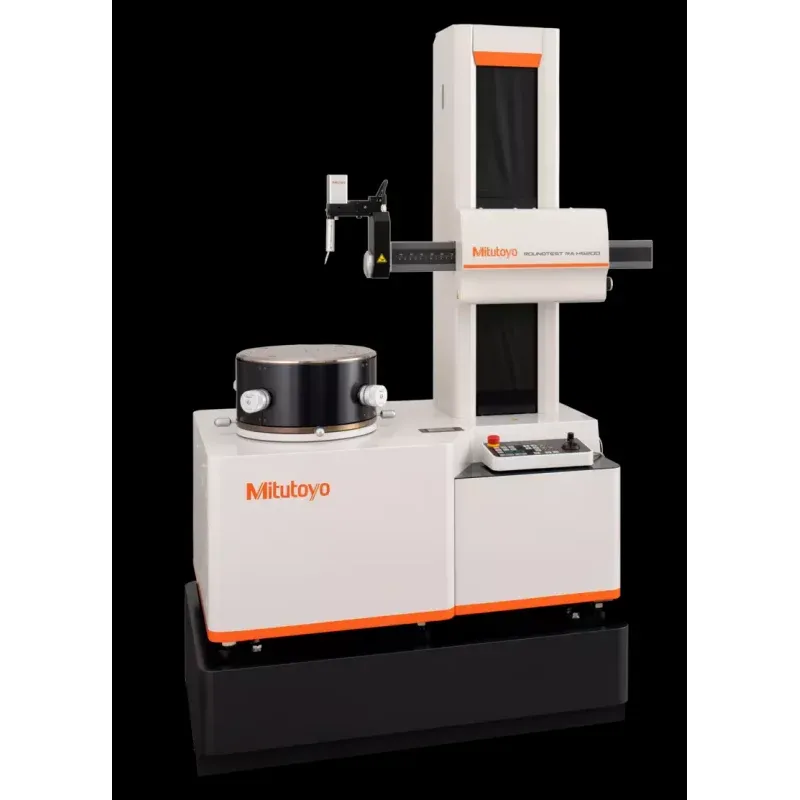

Это станок для фасонных измерений с ЧПУ, сочетающий высочайшую точность с автоматическими измерениями.
Roundtest Extreme RA-H5200 PLUS предлагает следующие преимущества:
- Встроенный виброизолятор.
- Высокая измерительная колонна и большая грузоподъемность заготовки.
- Функция автоматического следования по оси X обеспечивает легкое и быстрое предварительное центрирование заготовки.
- Мощное программное обеспечение для измерения и анализа ROUNDPAK с широким набором параметров.
- ROUNDPAK предлагает простое в использовании программирование деталей и функции отдельных измерений.
- Система AAT (автоматически выравниваемый стол) обеспечивает полностью автоматическое центрирование и выравнивание.
