- Модель:211-512-11
- Артикул:211-512-11
- 50
- Drucker:Eingebauter Thermodrucker (optional externer Thermodrucker)
- Geradheit:0.7 µm / 150 mm
- Max. Messbarer-∅:300 mm
- Max. Messhöhe:AS/DS: 300 mm AH/DH: 500 mmüber Drehtischoberfläche
- Max. Messtiefe:85 mm (Minimum ID : ∅ 32 mm)50 mm (Minimum ID : ∅ 7 mm)
- Max. Werkstück ∅:580 mm
- Max. Werkstückgewicht [kg]:30
- Modell:RA-2200AH
- Nivellierbereich:±1°
- Parallelität zur Rotationsachse:AS/DS: 0.7 µm / 300 mmAH/DH: 1.2 µm / 500 mm
- Rechtwinkligkeit zur Drehachse:1 µm / 150 mm
- Rotationsabweichung:Radial:(0,02+0,00035H) µmH: Messhöhe oberhalb Tischoberfäche ( mm)Axial:(0,02+0,00035X) µmX: Radiale Distanz von Drehachse ( mm)
- Rotationsgeschwindigkeit:2, 4, 6, 10 rpm
- Software:ROUNDPAKFORMTRACEPAK-AP(optional für den Rauheitstastkopf)
- Vertikaler Verfahrbereich:500 mm
- Zentrier-/Nivelliersystem 1*:AAT
- Zentrierbereich:DS/DH: ±5 mmAS/AH: ±3 mm
- Zoll/Metrisch:metrisch

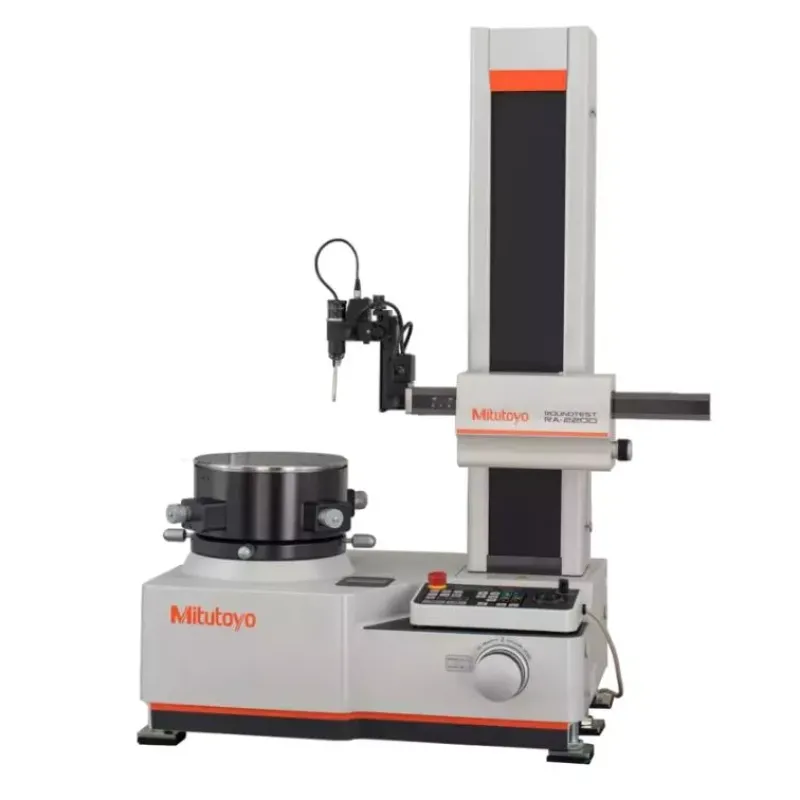

Dieses hochpräzise Formmessgerät ermöglicht die Messung zahlreicher Form-u. Lageparameter.
Das Roundtest RA-2200 bietet Ihnen folgende Vorteile:
- Alle Achsen sind motorisch verfahrbar.
- Der Drehtisch bietet eine hohe Rotationsgenauigkeit (radial 0.02+ 3.5H/10000 µm), welche die Grundlage für präzise Analysen ist.
- Die benutzerfreundliche ROUNDPAK Software bietet eine intuitive, einfache Bedienung und umfangreiche Auswerteparameter.
- ROUNDPAK bietet eine einfach anzuwendende Teileprogrammierungs- und Einzelmessfunktion.
- Eine große Auswahl an Tastern garantiert hohe Flexibilität.
- Eine automatische Folgefunktion in der X-Achse ermöglicht eine einfache und schnelle Vorzentrierung des Werkstücks.
Es gibt eine Vielzahl von Modellen für unterschiedlichste Anwendungen.
RA-2200DS/DH: Diese Modelle verfügen serienmäßig über eine Unterstützungsfunktion, um Sie schnell und einfach durch die Zentrierungs- und Nivellierungsoperation zu führen. Die Modelle sind mit D.A.T. (Digital Ausrichtbarer Tisch) ausgestattet.
RA-2200AS/AH: Diese Modelle verfügen serienmäßig über einen automatischen Zentrierungs- und Nivellierungstisch, der das Ausrichten des Werkstückes übernimmt. Die Modelle sind mit einem A.A.T. (Automatisch Ausrichtbarer Tisch) ausgestattet.
