- Производитель:
- Модель:363-716-10
- Артикул:363-716-10
- 50
- Диапазон измерения (X × Y × Z):400 x 400 x 240 мм
- Диапазон измерения WLI (ШхГхВ):315 x 400 x 240
- Диапазон оси Z модуляции WLI (макс.):QVWLI A-5X, QVWLI A-10X: 6,3 мм, QVWLI A-25X: 3,2 мм, QVWLI A-50X: 1 мм
- Максимальная нагрузка на измерительный стол:25 кг
- Модель:QVW-H404P1L-E
- оптика:Программируемый переключатель увеличения 1x-2x-6x
- освещение:Проходящий свет: белый свет; Коаксиальный свет: белый свет; PRL: белый свет; WLI: галогенная лампа
- Разрешение масштаба:0,01 мкм
- Точность измерения обработки изображений:E1X,E1Y*1 = (0,8+2L/1000)E1Z*1 = (1,5+2L/1000)E2XY*1 = (1,4+3L/1000)Точность указана для следующей оптики: объектив 2,5X (QV-HR2.5X или QV-SL2.5X) и линза тубуса со средним увеличением*1. Определено согласно методу контроля Mitutoyo.L: Длина измерения в мм

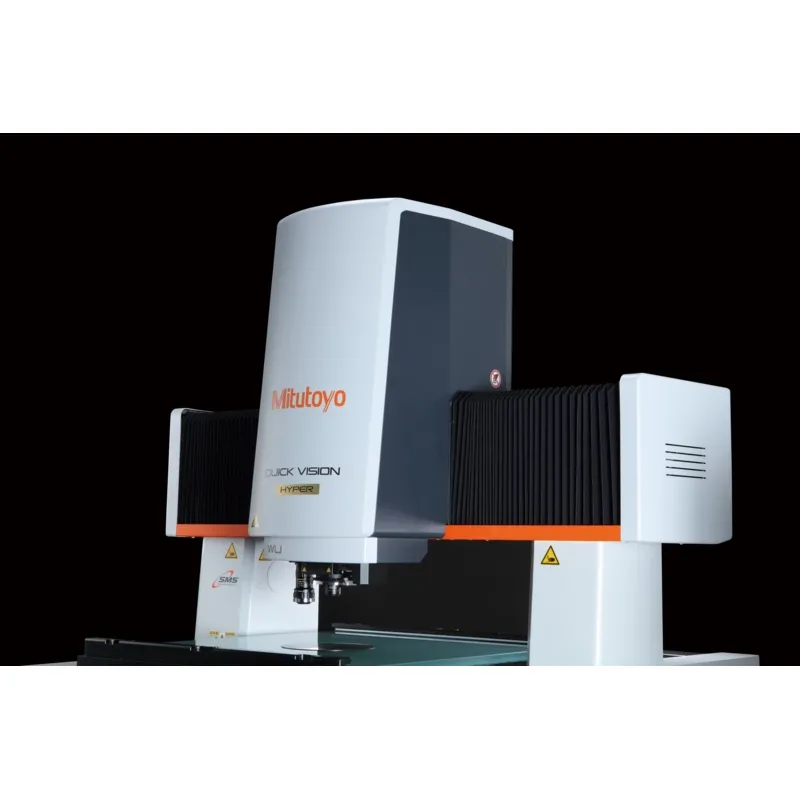

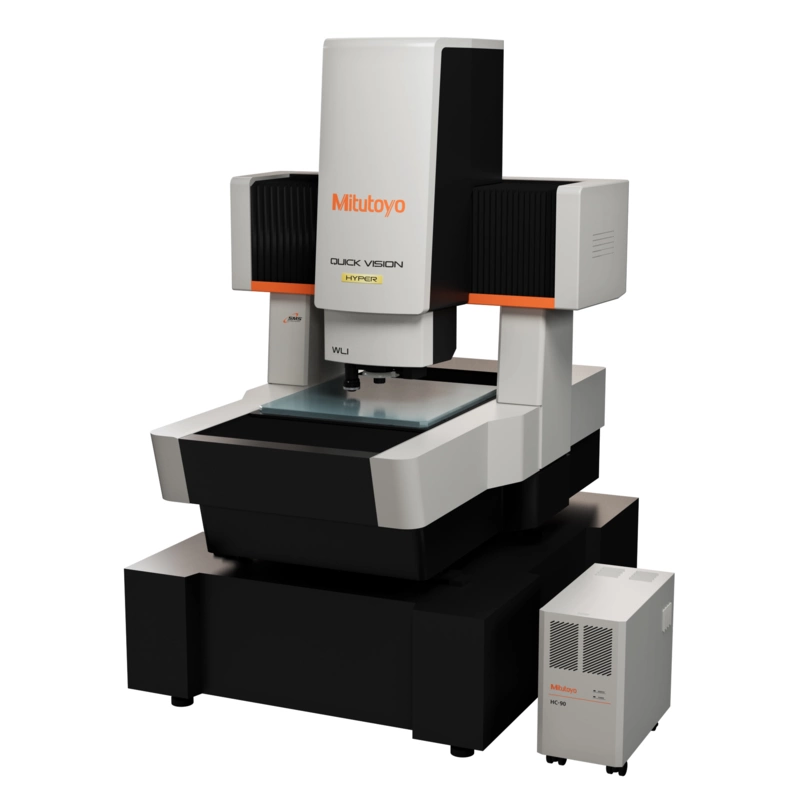

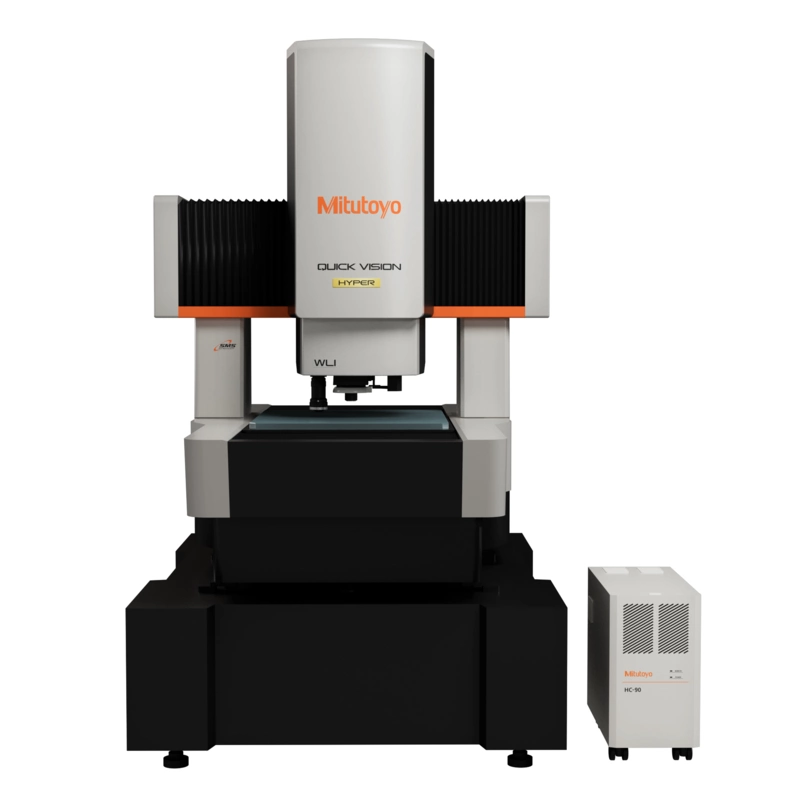

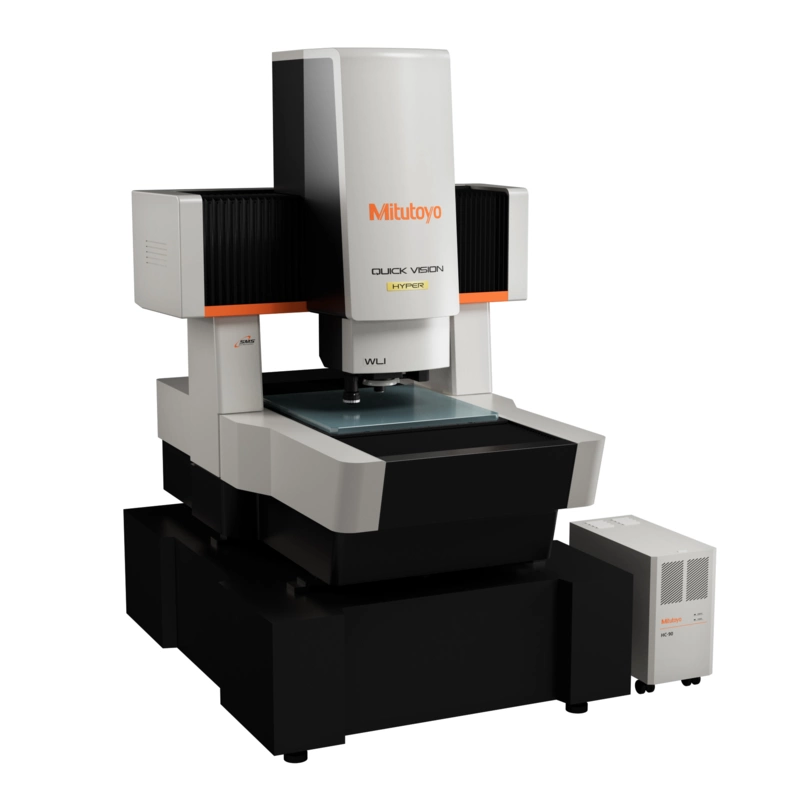

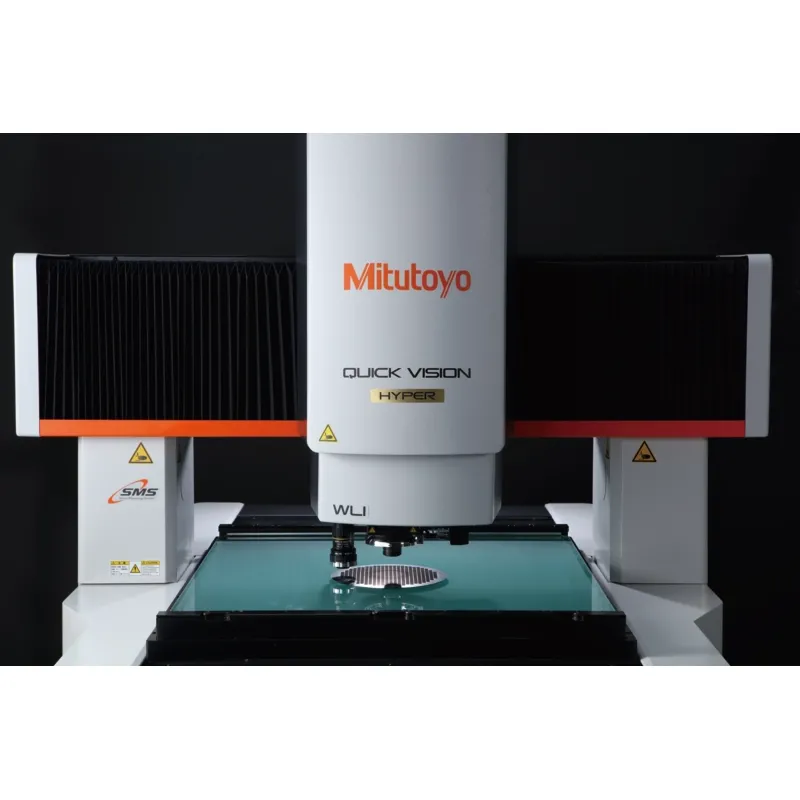

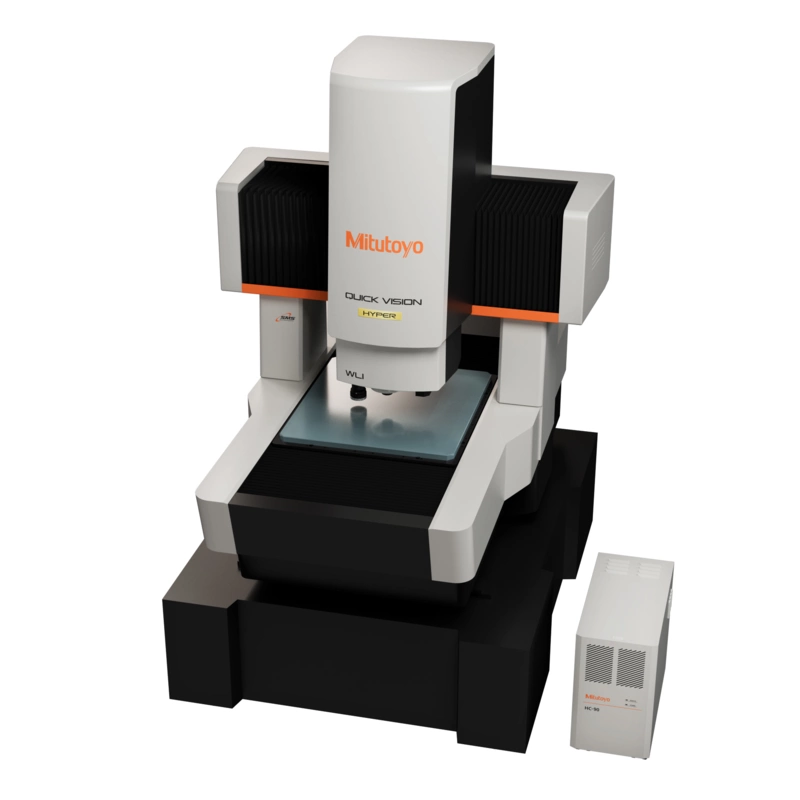

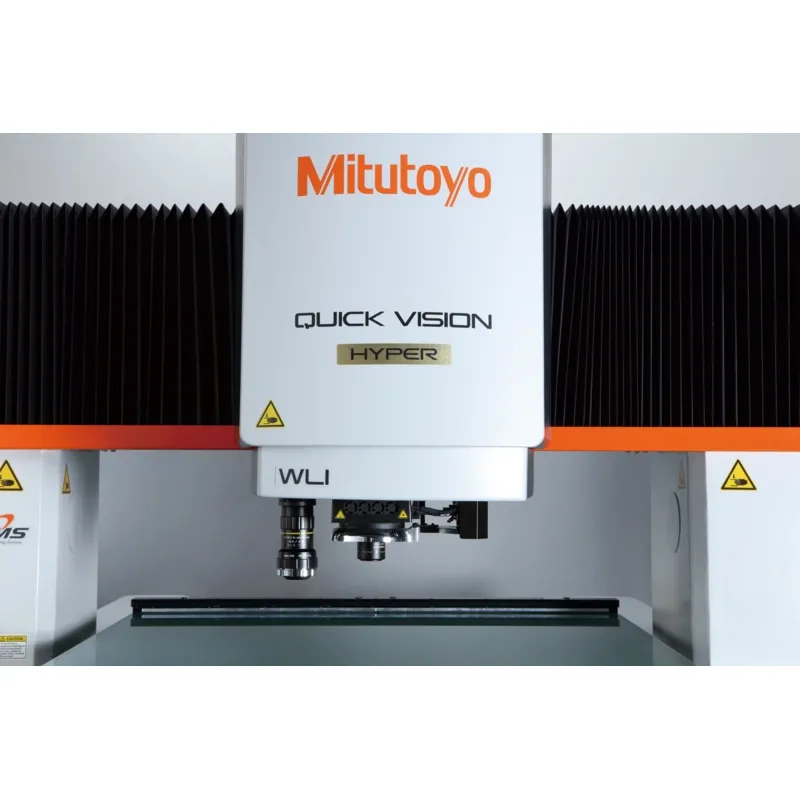

Измерительное устройство Quick Vision WLI — это многосенсорная система обработки изображений , сочетающая бесконтактные измерения с использованием датчика обработки изображений серии Quick Vision и высокоточного интерферометра белого света (WLI) . Это позволяет проводить не только классические 2D-измерения, но и топографический анализ поверхностей и измерения шероховатости .
- Многосенсорная система состоит из системы обработки изображений Quick Vision и датчика WLI для высокоточных топографических 3D-измерений.
- Датчик WLI позволяет бесконтактно получать данные даже о мельчайших параметрах топографии и шероховатости поверхности.
- Простая настройка и точное позиционирование измерительной области достигаются с помощью датчика обработки изображений.
- Полный функционал QVPAK доступен для комплексной оценки, автоматизации и документирования.
