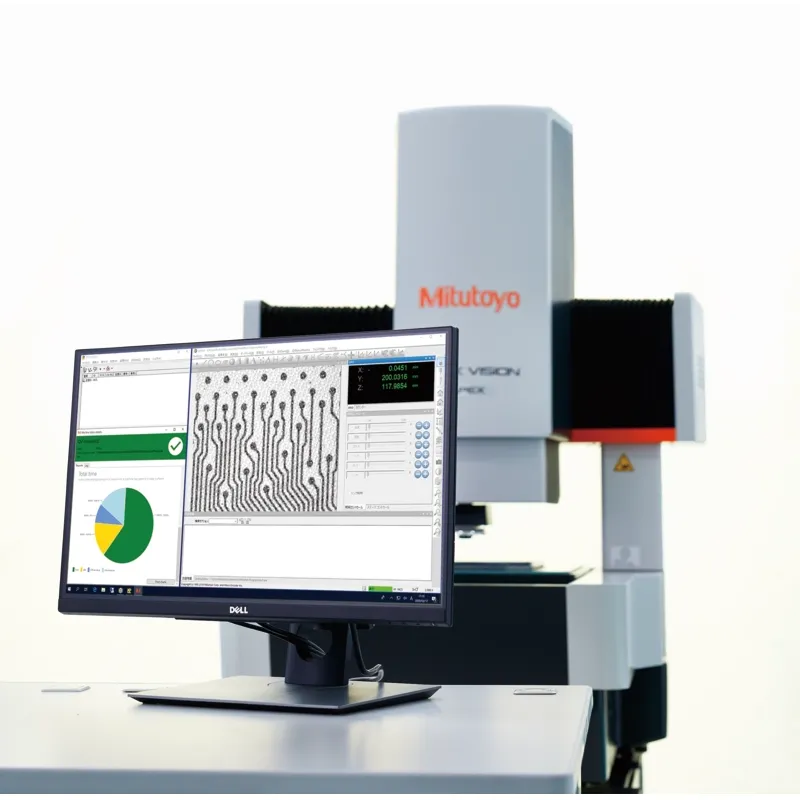

QVPAK ist die zentrale Mess‑ und Auswertesoftware für die Quick‑Vision‑Systeme und steuert eine Vielzahl integrierbarer Sensoren, darunter Bildsensoren und Taster sowie spezielle UMAP‑Taster. Sie bildet die Grundlage für präzise, automatisierte und multisensorische Messabläufe.
- Leistungsfähige Kantenerkennungswerkzeuge mit spezialisierten Filtern (z. B. Rauschunterdrückung) zur zuverlässigen Erfassung auch schwierigster Kanten.
- QVEasyEditor für das einfache Erstellen und Editieren von Teileprogrammen.
- QVClient QVGraphics zur 3D‑Grafikdarstellung sowie zur Visualisierung einzelner Messebenen.
- Standardmäßig integrierte QVClients wie QVSmartEditor und QVNavigator, die sowohl Programmierer als auch Bediener bei der Programmerstellung, Navigation und Bedienung unterstützen.
Optionale Softwaremodule für Quick‑Vision‑Systeme
- Formtracepak‑AP‑QV für die 2D‑Kontur‑Analyse.
- Formtracepak‑Pro für die 3D‑Oberflächen‑Analyse.
- QVPartManager zur Organisation und Ausführung mehrerer Teileprogramme.
- EASYPAK‑Pro zur Offline‑Erstellung von Teileprogrammen aus 2D‑CAD‑Daten.
- QV3DCAD zur automatischen Programmerstellung aus 3D‑CAD‑Datensätzen.
- MeasurLink für statistische Prozesskontrolle (SPC) und Qualitätsdatenauswertung.
- QV3DPAK für 3D‑Topographie‑Messungen.
Optionale PFF‑Funktion (Points From Focus)
- Erweiterung der Standard‑Quick‑Vision‑Modelle um 3D‑Topographiemessungen ohne zusätzlichen Sensor.
- Großer Z‑Scan‑Bereich von 2,7 mm bis 40,6 mm, abhängig vom verwendeten Objektiv und gewähltem Scan‑Modus.
- Nachrüstbare Option für Quick Vision APEX, Quick Vision HYPER und Quick Vision ULTRA.
