- Модель:361-862-11
- Артикул:361-862-11
- 50
- Arbeitsabstand:90 mm
- Beleuchtung:- Durchlicht- Koaxiallicht- 4-Quadranten-LED-Ringlicht
- CCD-Kamera:3-MPixel CCD-Farbkamera
- Funktionen:QI-C-Modelle, 0,2x-Vergrößerung, motorischer Messtisch
- Genauigkeit im Sehfeld (±2σ):Spezifikationen in FokuspositionQI-C-Modelle: ±2 μm (Hochauflösungsodus)±4 μm (Normalbetrieb)
- Genauigkeit (1):E1(x,y) = (3,5+0,02L) μm (1)L = Messlänge (mm)(1) Nach Mitutoyo Inspektionsmethode
- Größe der Glasplatte:360 x 230 mm
- Messmodus:Hochauflösender Modus und Normalmodus
- Modell:QI-C3.017D
- Optische Vergrößerung:QI-C-Modelle: 0,2x
- Schärfentiefe:Hochauflösender Modus: ±0,6 mmNormalmodus: ±11 mm
- Verfahrbereich X-, Y-Achse:300 x 170 mm
- Verfahrbereich Z-Achse:100 mm
- Wiederholpräzision (±2 σ)innerhalb des Sehfelds:QI-C-Modelle: ±1 μm (Hochauflösender Modus)±2 μm (Normalmodus)

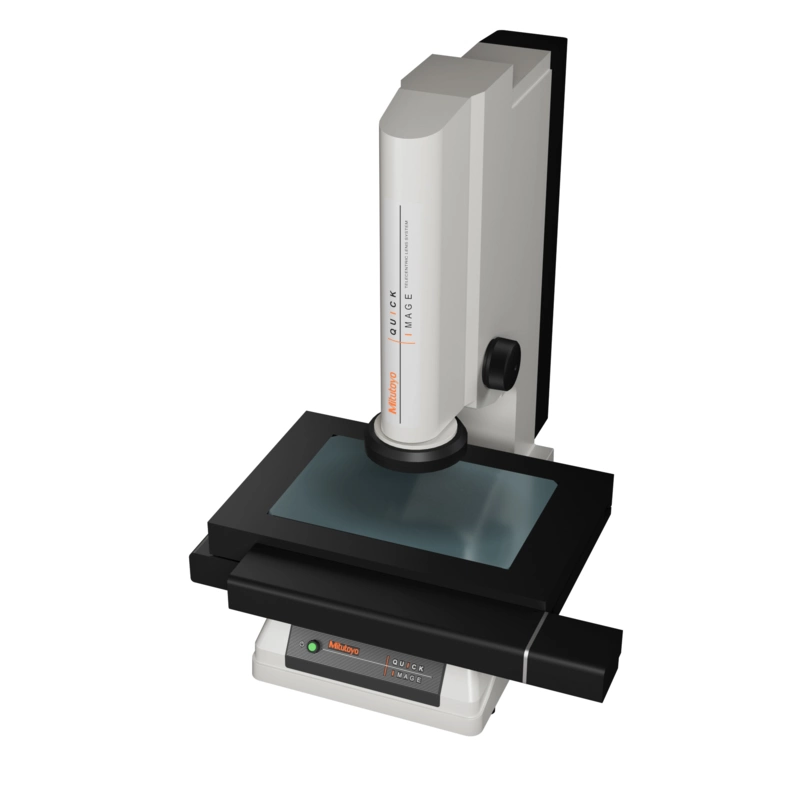

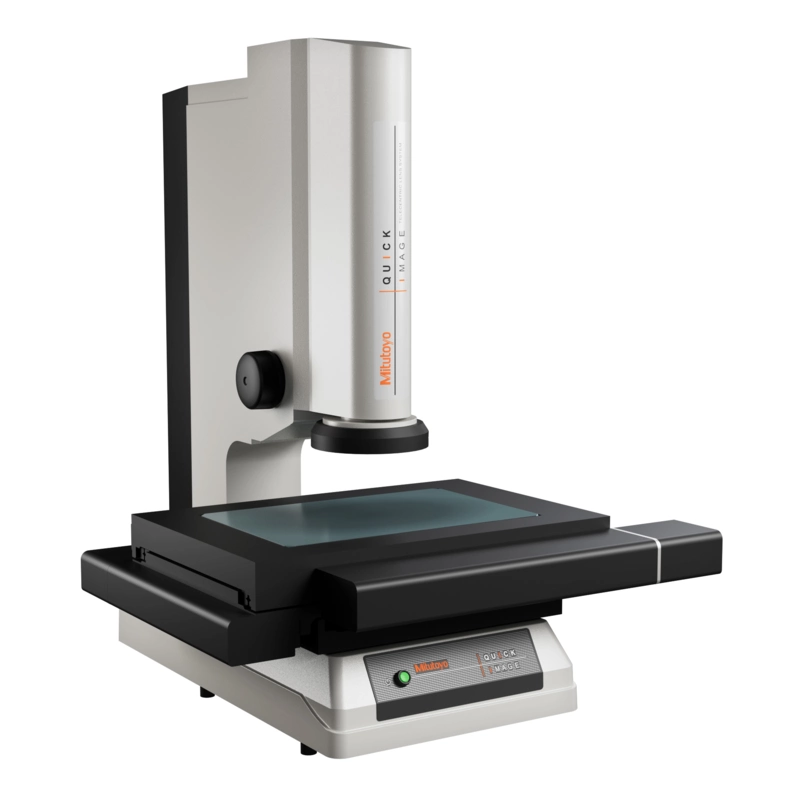

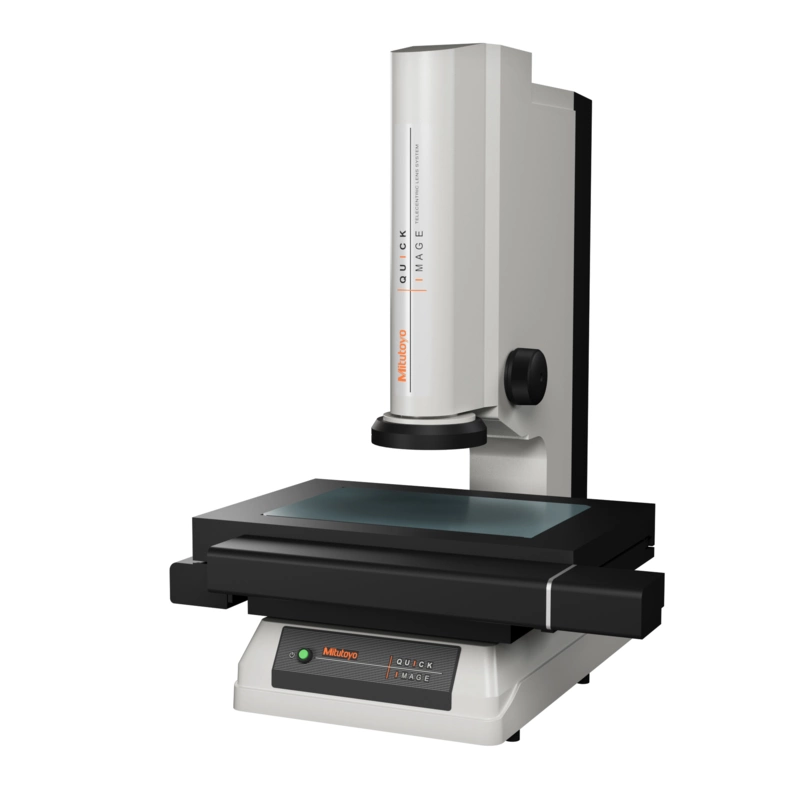

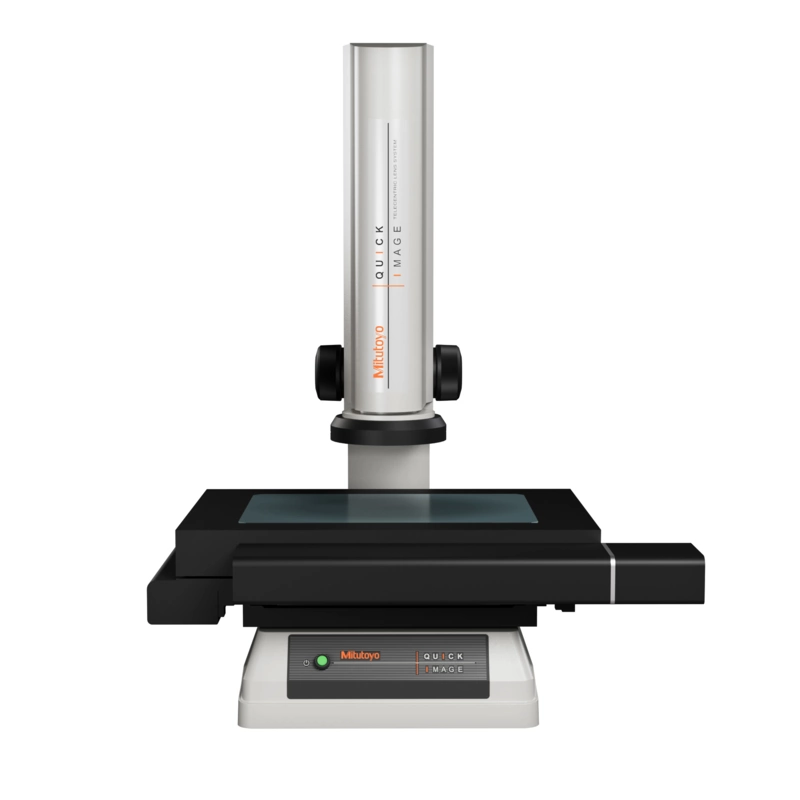

Quick Image steht für maximale Einfachheit in der optischen 2D‑Messung – mit intuitiver Bedienung und One‑Click‑Messung. Das berührungslose 2D‑Bildverarbeitungsmessgerät verfolgt ein Konzept, um Messungen schneller und effizienter durchzuführen.
- Großes Schärfentiefen- und Sichtfeld für eine sichere Erfassung unterschiedlichster Werkstücke.
- Beidseitig‑telezentrisches optisches System für hohe Abbildungs- und Messgenauigkeit.
- 3‑Megapixel‑Farbkamera für klare, detailreiche Bilder.
- 4‑Quadranten‑LED‑Ringbeleuchtung für homogene und kontrastreiche Ausleuchtung.
- Motorisierte Kreuztisch‑Modelle für höchste Messeffizienz.
