- Модель:361-851A
- Артикул:361-851A
- 50
- Arbeitsabstand:90 mm
- Beleuchtung:• LED Durchlicht• LED Koaxiallicht• 4-Quadranten-LED-Ringlicht
- CCD-Kamera:3 MPixel CCD-Farbkamera
- Funktionen:QI-A-Modelle: 0,2x-Vergrößerung, manueller Messtisch
- Genauigkeit im Sehfeld (±2σ):Messgenauigkeit im Bild QI-A-Modelle: ±2 μm (Hochauflösender Modus)±4 μm (Normalmodus)
- Genauigkeit (1):E1(x,y) = ±(3.5+0.02L) μm, L = Messlänge (mm)
- Größe der Glasplatte:242 x 140 mm
- Messmodus:Hochauflösender Modus und Normalmodus
- Modell:QI-A2.010D
- Optische Vergrößerung:QI-A Modelle: 0,2X
- Schärfentiefe:Hochauflösender Modus: ±0,6 mmNormalmodus: ±11 mm
- Verfahrbereich X-, Y-Achse:200 x 100 mm
- Verfahrbereich Z-Achse:100 mm
- Wiederholpräzision (±2 σ)innerhalb des Sehfelds:QI-A-Modelle: ±1 µm (Hochauflösender Modus)±2 µm (Normalmodus)

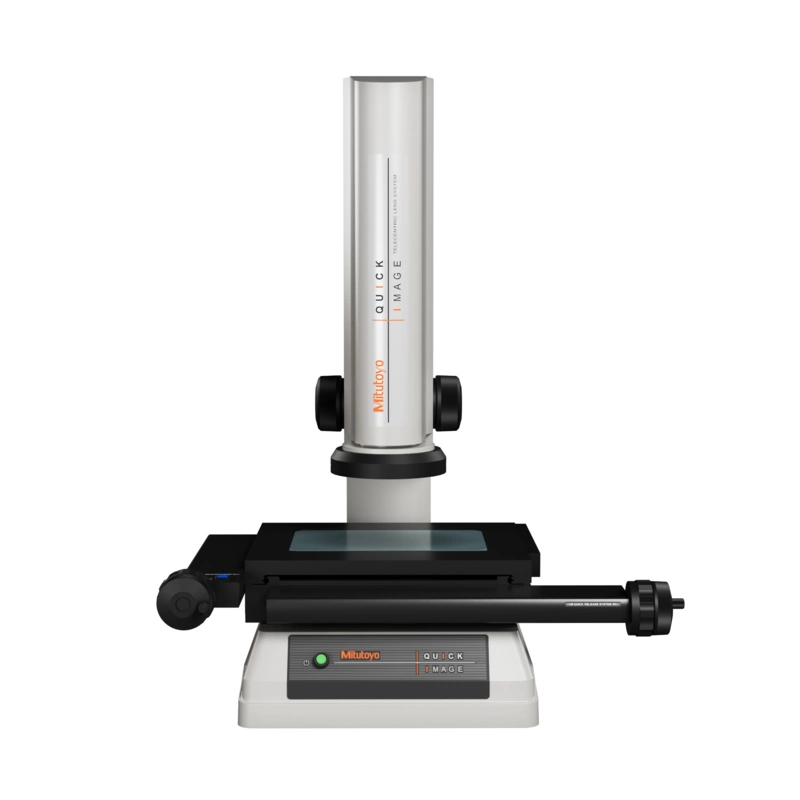

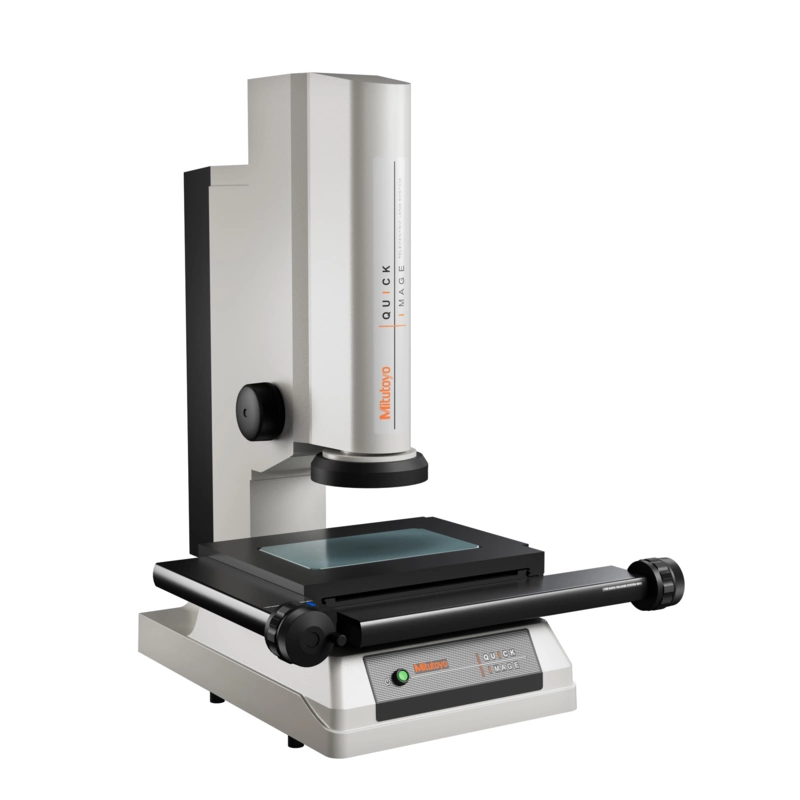

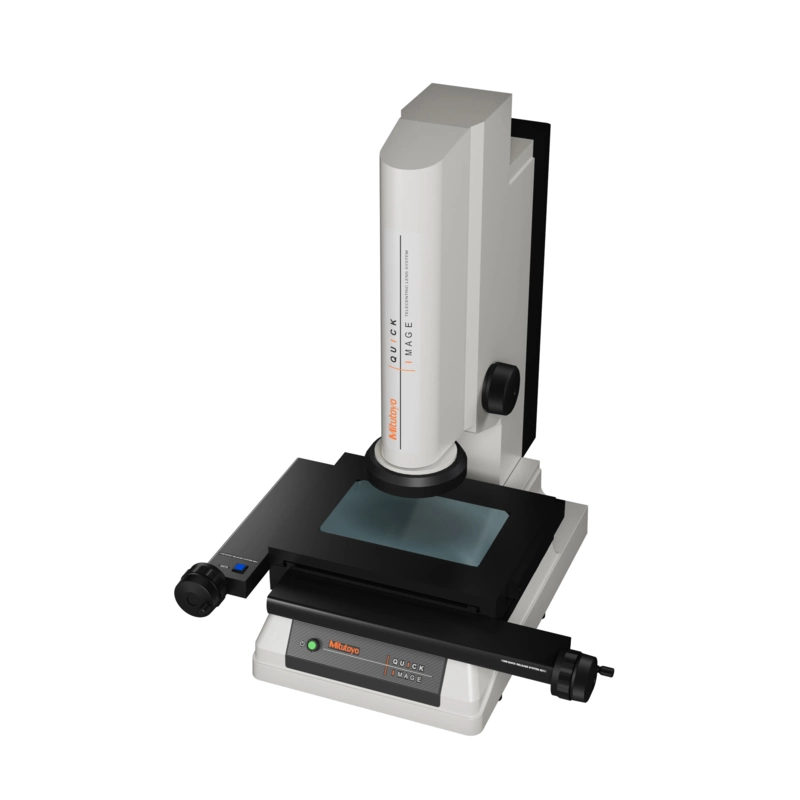

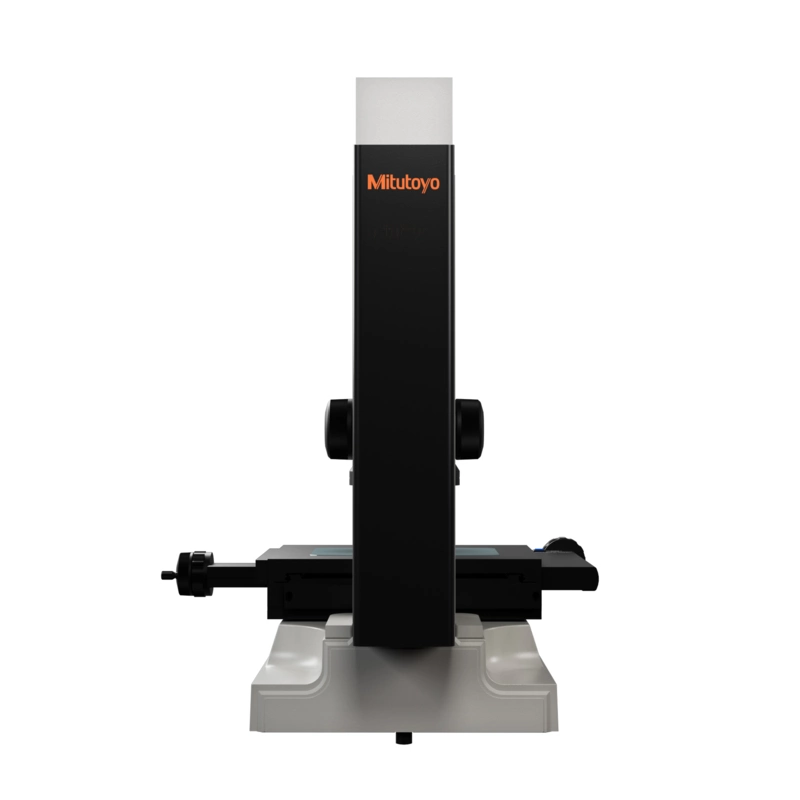

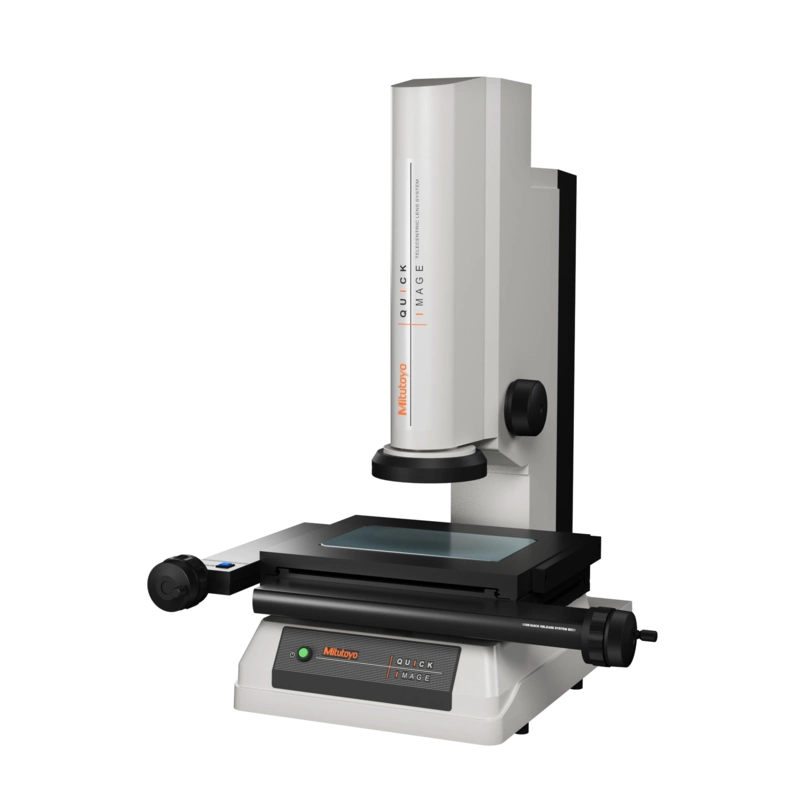

Quick Image steht für maximale Einfachheit in der optischen 2D‑Messung – mit intuitiver Bedienung und One‑Click‑Messung. Das berührungslose 2D‑Bildverarbeitungsmessgerät verfolgt ein Konzept, um Messungen schneller und effizienter durchzuführen.
- Großes Schärfentiefen- und Sichtfeld für eine sichere Erfassung unterschiedlichster Werkstücke.
- Beidseitig‑telezentrisches optisches System für hohe Abbildungs- und Messgenauigkeit.
- 3‑Megapixel‑Farbkamera für klare, detailreiche Bilder.
- 4‑Quadranten‑LED‑Ringbeleuchtung für homogene und kontrastreiche Ausleuchtung.
- Motorisierte Kreuztisch‑Modelle für höchste Messeffizienz.
