• Модель:
    04AZA163
  • Артикул:
    04AZA163
  • Gewicht:
    30 g
  • Hülsendurchmesser:
    ∅ 10,5 mm
  • L:
    57.5 mm
  • L1:
    25 mm
  • L2:
    21.5 mm
  • L3:
    15,5 mm
  • L4:
    8 mm
  • L5:
    4 mm
  • Messbereich:
    13 mm
  • Messfläche:
    gehärtet
  • Messspindel:
    ∅ 5
  • Nenndurchmesser der Schraube:
    M7,35 x 0,5
  • Schaft ∅:
    ø9,5 mm
  • Schwalbenschwanzdurchmesser:
    ∅ 5 mm
  • Spindelsteigung:
    0.5 mm
2 548 грн.
Есть в наличии
  • Mitutoyo stellt neben den Standard Einbaumessschrauben auch einfache und kostengünstige Präzisionsgewindeschrauben her, die für präzise Positionierungsmechanismen und Feinvorschubmechanismen geeignet sind.
  • Zusätzlich fertigt Mitutoyo Leitspindeln mit speziellen Spezifikationen, wie beispielsweise einer Steigung von 0,25 mm. Des Weiteren können Einbaumessschrauben gemäß den Abmessungen und Formvorgaben der Kundenanforderungen hergestellt werden.

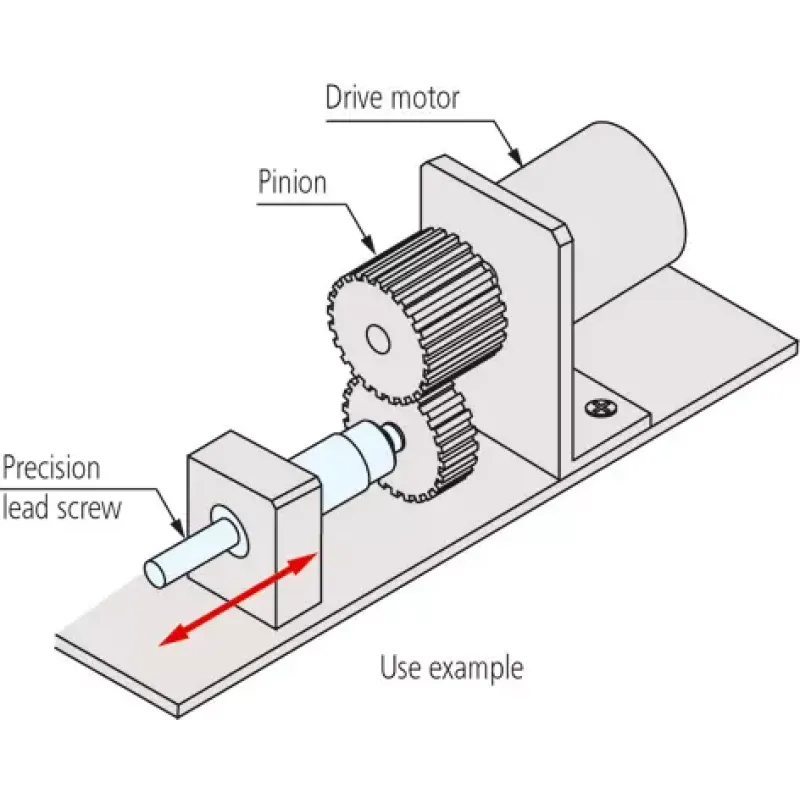

  • Hauptanwendungen:
    • Präzisionsvorschubstufen
    • Feinjustierung optischer Elemente (Spiegel, Prismen)
    • Glasfaser-Zentriergeräte
    • Verschiedene Montage- und Einstellvorrichtungen

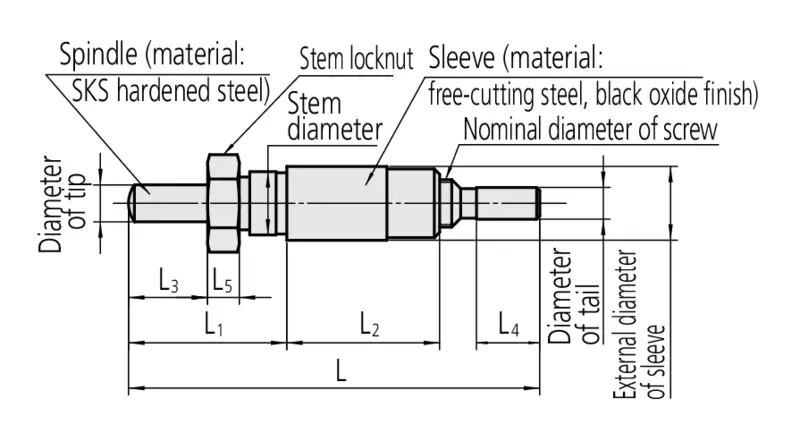

04AZA161-01.eps
04AZA161-01.eps

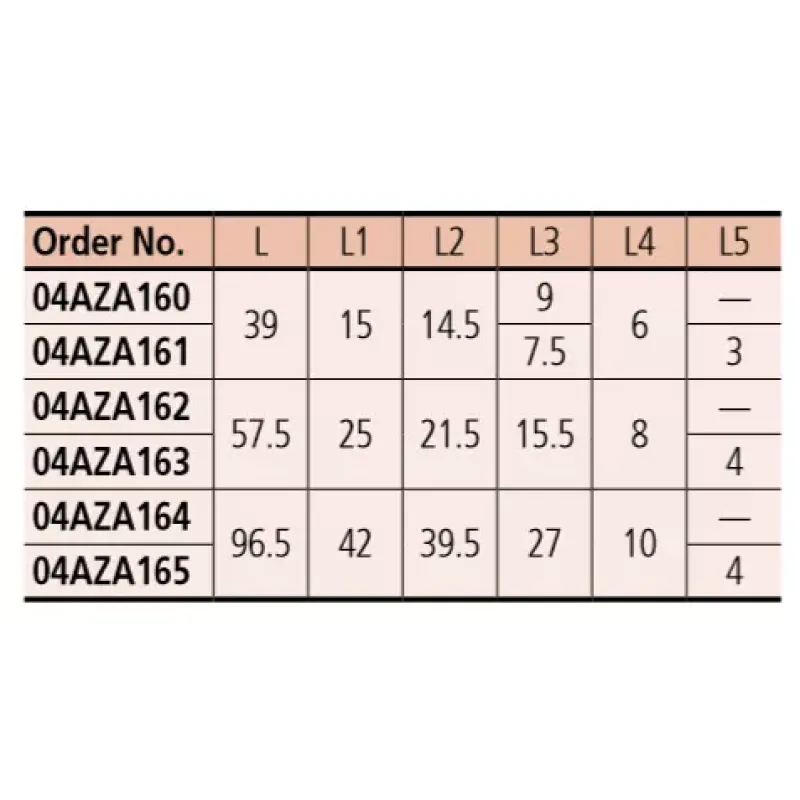

L:
57.5 mm
L1:
25 mm
L2:
21.5 mm
L3:
15,5 mm
L4:
8 mm
L5:
4 mm
