• Модель:
    04AZA160
  • Артикул:
    04AZA160
  • Gewicht:
    10 g
  • Hülsendurchmesser:
    ∅ 7 mm

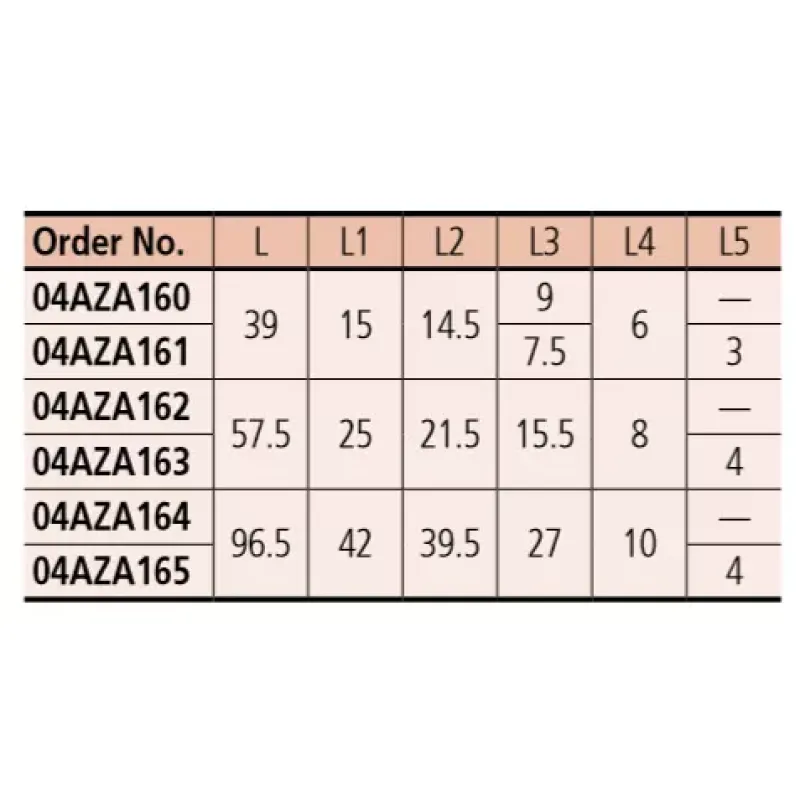

  • L:
    39 mm
  • L1:
    15 mm
  • L2:
    14.5 mm
  • L3:
    9 mm
  • L4:
    6 mm
  • Messbereich:
    6,5 mm
  • Messfläche:
    gehärtet
  • Messspindel:
    ∅ 3,5
  • Nenndurchmesser der Schraube:
    M4,5 x 0,5
  • Schaft ∅:
    ø6 mm
  • Schwalbenschwanzdurchmesser:
    ∅ 3 mm
  • Spindelsteigung:
    0.5 mm
1 716 грн.
Есть в наличии
  • Mitutoyo stellt neben den Standard Einbaumessschrauben auch einfache und kostengünstige Präzisionsgewindeschrauben her, die für präzise Positionierungsmechanismen und Feinvorschubmechanismen geeignet sind.
  • Zusätzlich fertigt Mitutoyo Leitspindeln mit speziellen Spezifikationen, wie beispielsweise einer Steigung von 0,25 mm. Des Weiteren können Einbaumessschrauben gemäß den Abmessungen und Formvorgaben der Kundenanforderungen hergestellt werden.

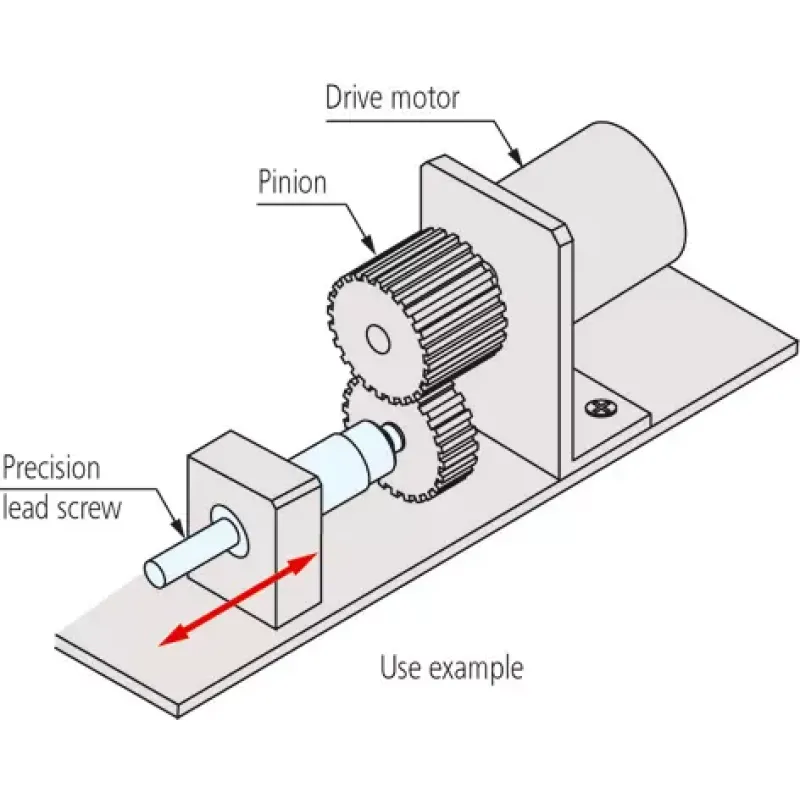

  • Hauptanwendungen:
    • Präzisionsvorschubstufen
    • Feinjustierung optischer Elemente (Spiegel, Prismen)
    • Glasfaser-Zentriergeräte
    • Verschiedene Montage- und Einstellvorrichtungen

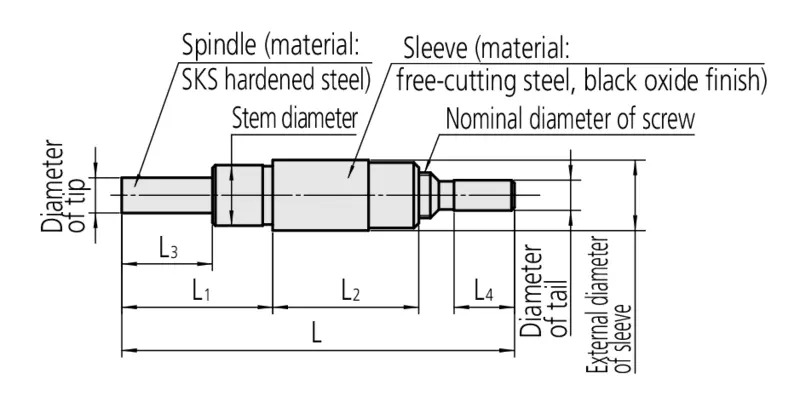

04AZA160-01.eps
04AZA160-01.eps
L:
39 mm
L1:
15 mm
L2:
14.5 mm
L3:
9 mm
L4:
6 mm
