- Модель:542-190
- Артикул:542-190
- 50
- Auflösung:0,001 µm mm
- Ausgabesignal:90° Phasendifferenz, Differential Rechteckspannung (entspricht RS-422)
- Genauigkeit:(1,5+L/50) µm; L= Messlänge in mm
- Gewicht:260 g
- Lagertyp:Lineares Kugellager
- Leitungslänge:2 m
- Maßstab:Photoelektrischer Längenmessgeber
- Max. Reaktions-geschwindigkeit:1500 mm/s
- Messbereich:0–10 mm
- Messeinsatz:∅ 3 mm Hartmetallkugel, Gewinde: M 2.5 x 0.45
- Messkraft:1,4 N Messbolzen unten, 1,3 N Messnobolzen horizontal, 1,2 N Messbolzen nach oben
- Minimaler Kantenabstand:500 ns (1 μm Ausführung),250 ns (0.5/0.1 μm Ausführung)

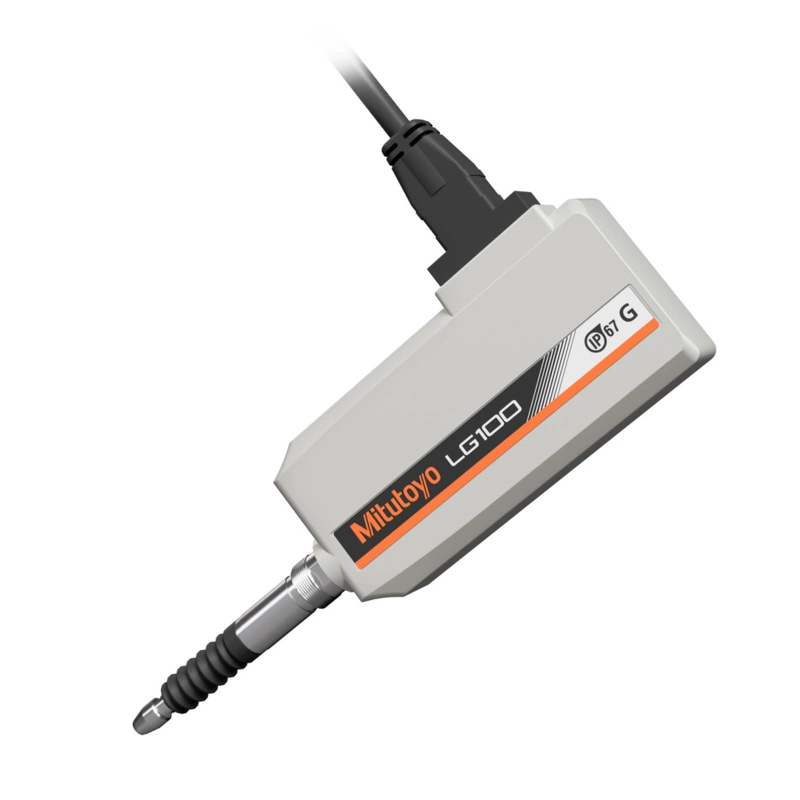

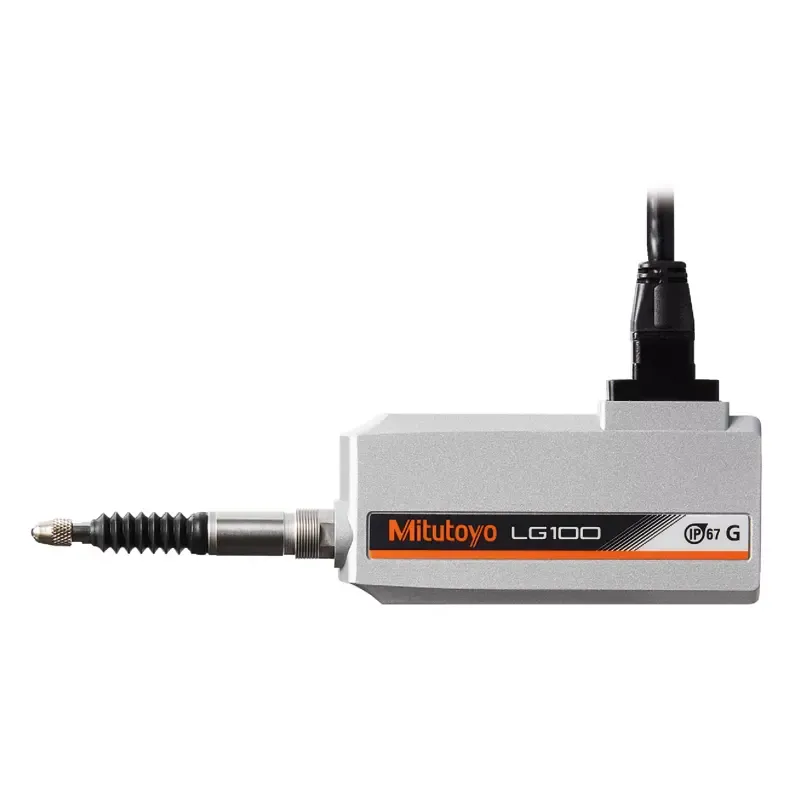

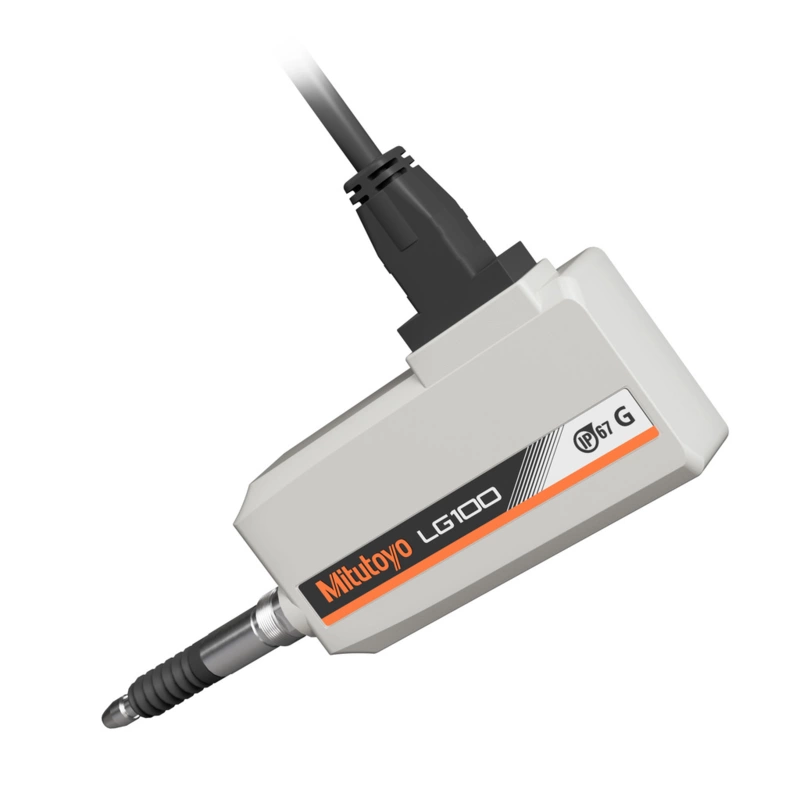

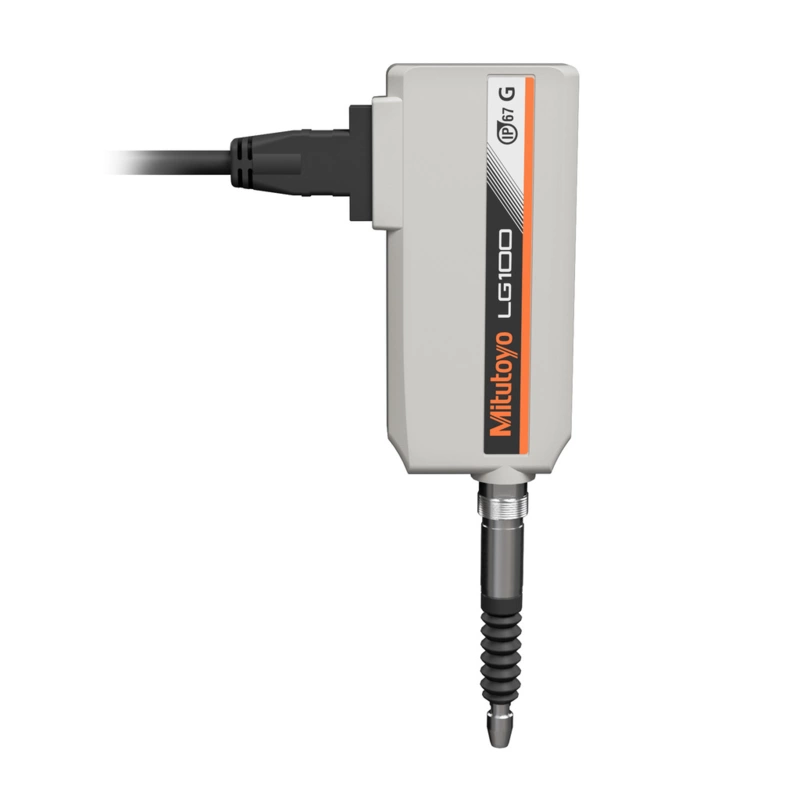

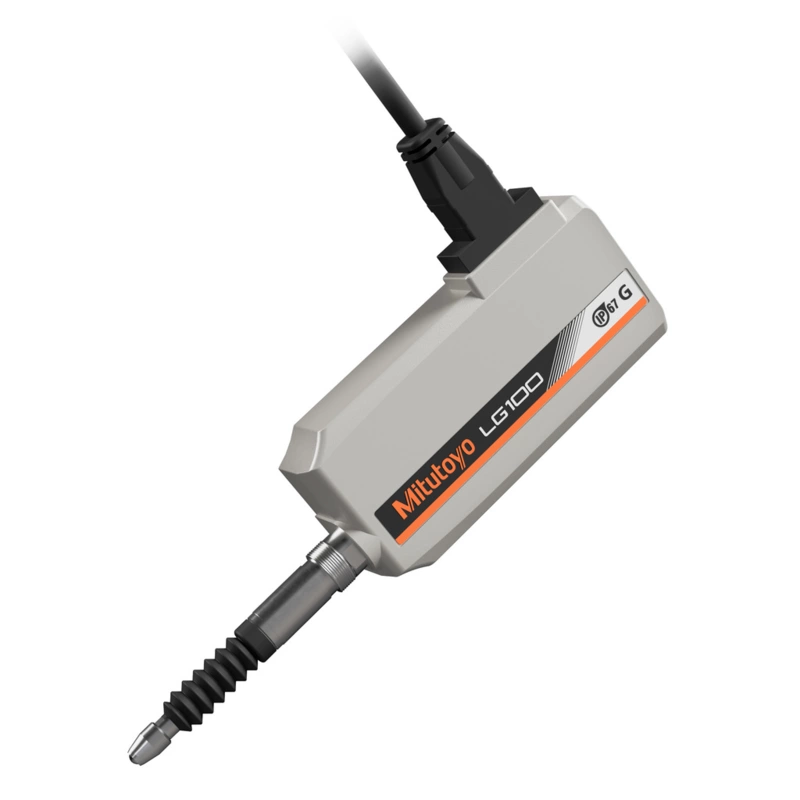

- Modell:LG100-110
- Referenzpunkte:3 mm vom niedrigsten Ruhepunkt (10 mm Ausführung), 5 mm vom niedrigsten Ruhepunkt (25/50 mm Ausführung)
- Schaft ∅:8 mm
- Signalabstand:4 µm
- Stromversorgung:DC 5 V ±0.2 V Welligkeitsspannung 200 mVpp max
- Umgebungs-bedingungen:0 ° C bis 50 ° C (20% bis 80% relative Luftfeuchtigkeit, keine Kondensation) °C
Das LG100 ist ein sehr robustes und wirtschaftliches lineares Messgerät. In Kombination mit der EJ-Anzeige, sind die Produkte speziell für den Inline-Einsatz und automatisierten Anlagen ausgelegt.
- Die fortschrittliche Konstruktion der Kolbenführungs sorgt für hohe widerstandsfähigkeit gegen äußere Stöße und Vibrationen
- Differential-Rechteckwellensignalausgang ermöglicht ein breites Anwendungsspektrum
- Extrem langlebig durch Linearkugellager in Messbolzeneinheit
- Wiederholpräzision von 0,3 µm
- Grenzwert der Messabweichung im Teilmessbereich: 0,5 µm (20 µm Messbereich)
- Betriebstemperaturbereich: 0 - 50 ° C
