• Модель:
    542-197
  • Артикул:
    542-197
  • Auflösung:
    0.0005 mm
  • Ausgabesignal:
    90° Phasendifferenz, Differential Rechteckspannung (entspricht RS-422)
  • Genauigkeit:
    (1,5+L/50) µm; L= Messlänge in mm
  • Gewicht:
    400 g
  • Lagertyp:
    Lineares Kugellager
  • Leitungslänge:
    2 m
  • Maßstab:
    Photoelektrischer Längenmessgeber
  • Max. Reaktions-geschwindigkeit:
    1500 mm/s
  • Messbereich:
    0–50 mm
  • Messeinsatz:
    ∅ 3 mm Hartmetallkugel, Gewinde: M 2.5 x 0.45
  • Messkraft:
    5,7 N Messbolzen unten, 5,3 N Messbolzen horizontal, 4,9 N Messbolzen oben
  • Minimaler Kantenabstand:
    500 ns (1 μm Ausführung),250 ns (0.5/0.1 μm Ausführung)
  • Modell:
    LG100-0550
  • Referenzpunkte:
    3 mm vom niedrigsten Ruhepunkt (10 mm Ausführung), 5 mm vom niedrigsten Ruhepunkt (25/50 mm Ausführung)
  • Schaft ∅:
    15 mm
  • Signalabstand:
    2 µm
  • Stromversorgung:
    DC 5 V ±0.2 V Welligkeitsspannung 200 mVpp max
  • Umgebungs-bedingungen:
    0 ° C bis 50 ° C (20% bis 80% relative Luftfeuchtigkeit, keine Kondensation) °C
57 668 грн.
Есть в наличии

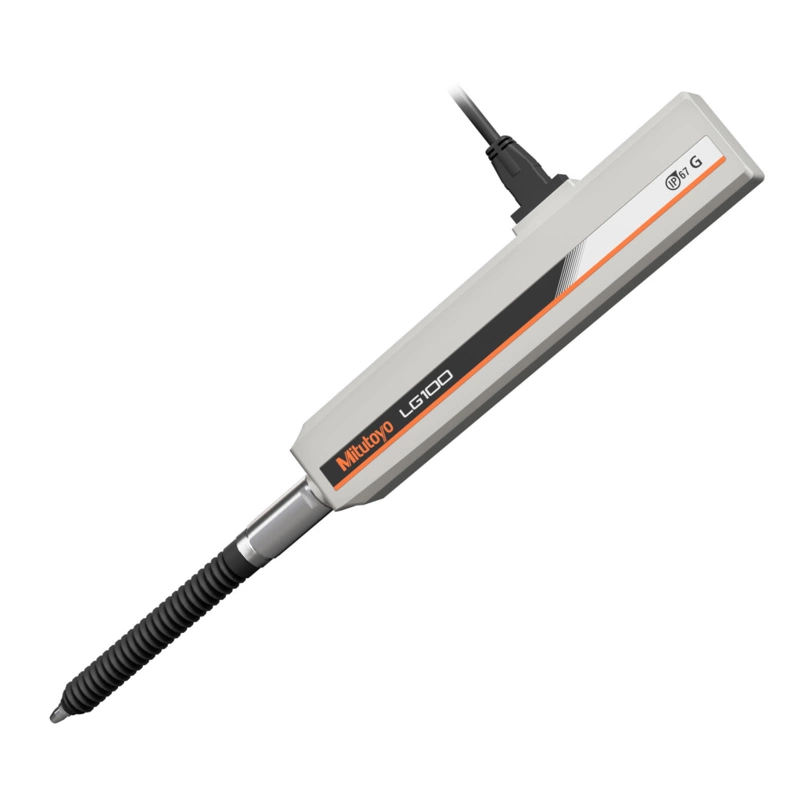

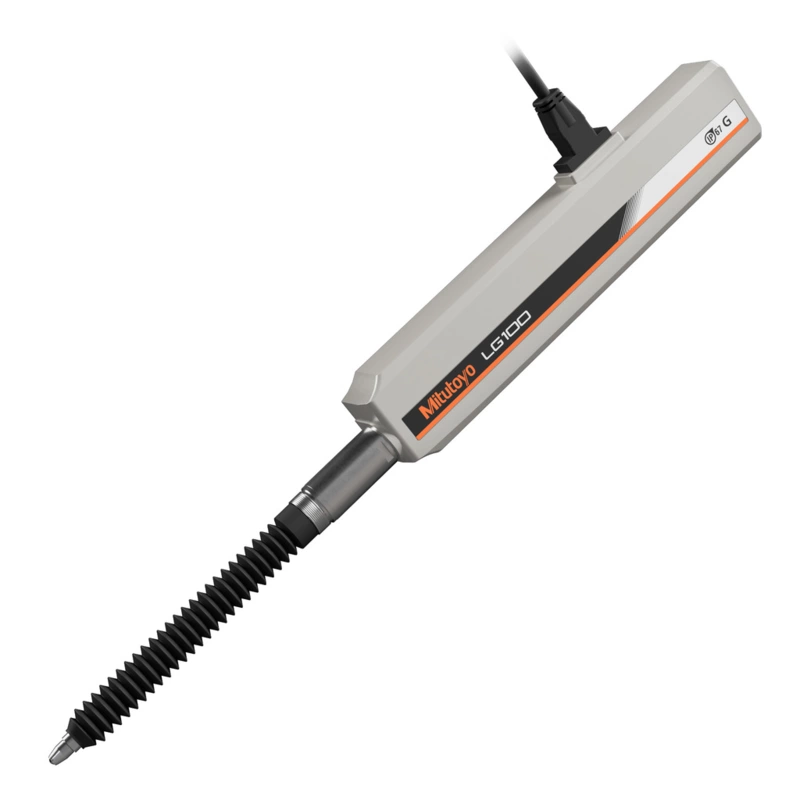

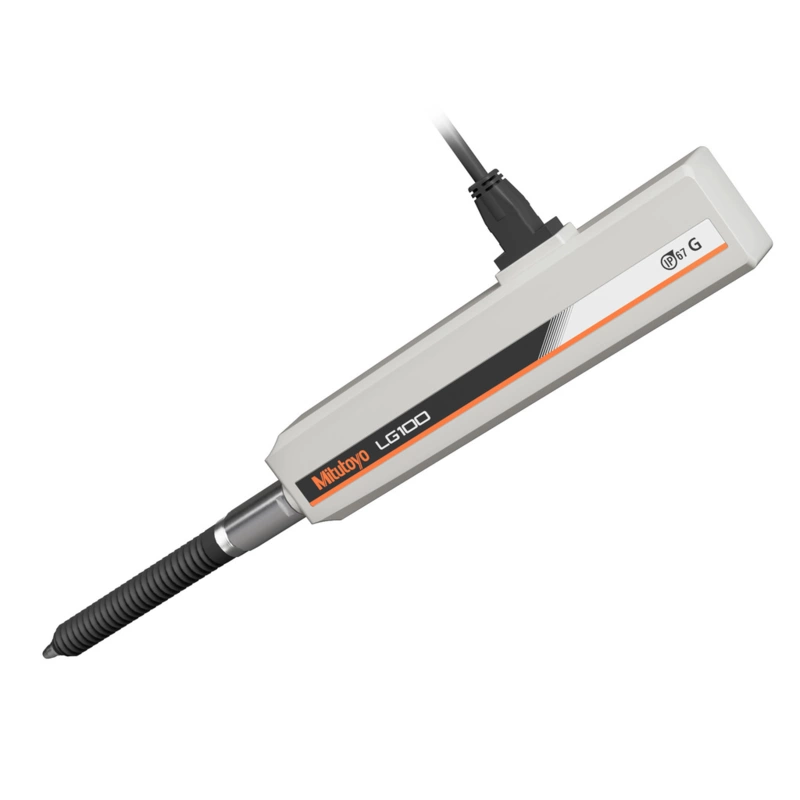

Das LG100 ist ein sehr robustes und wirtschaftliches lineares Messgerät. In Kombination mit der EJ-Anzeige, sind die Produkte speziell für den Inline-Einsatz und automatisierten Anlagen ausgelegt.
  • Die fortschrittliche Konstruktion der Kolbenführungs sorgt für hohe widerstandsfähigkeit gegen äußere Stöße und Vibrationen
  • Differential-Rechteckwellensignalausgang ermöglicht ein breites Anwendungsspektrum
  • Extrem langlebig durch Linearkugellager in Messbolzeneinheit
  • Wiederholpräzision von 0,3 µm
  • Grenzwert der Messabweichung im Teilmessbereich: 0,5 µm (20 µm Messbereich)
  • Betriebstemperaturbereich: 0 - 50 ° C

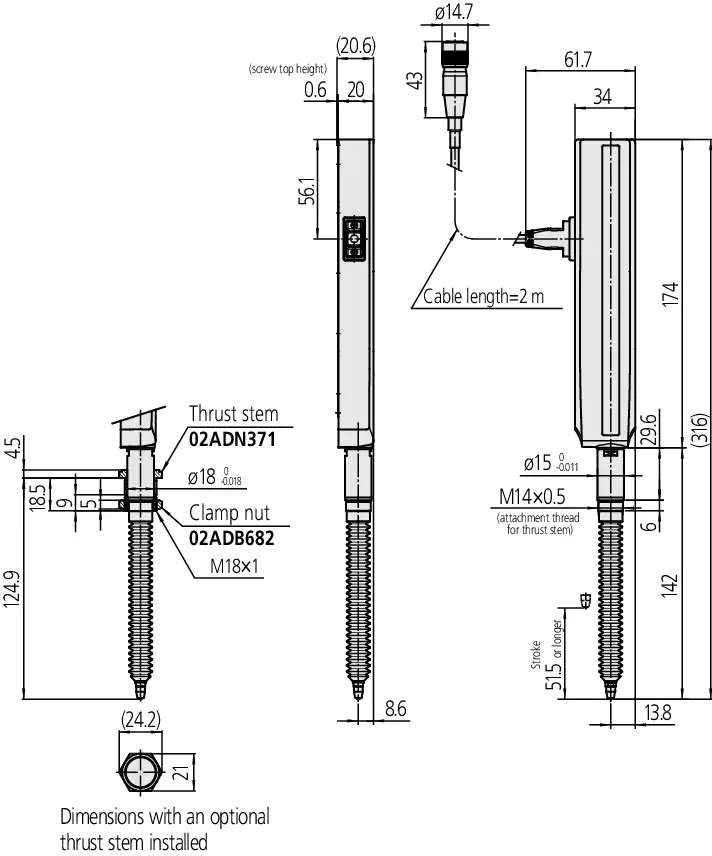

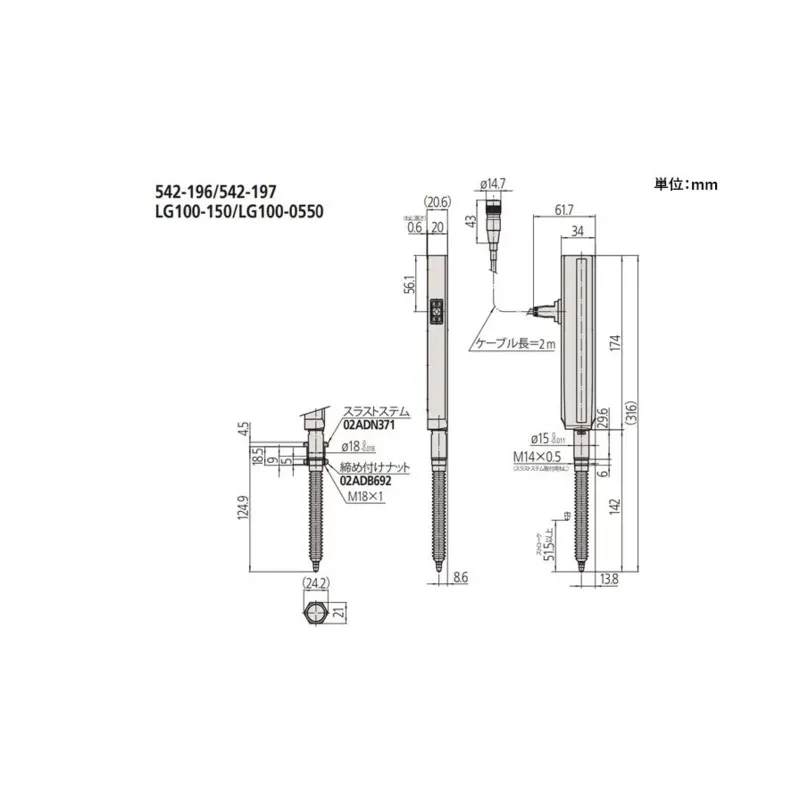

LG100-150_E copy.eps
LG100-150_E copy.eps
