- Модель:542-195
- Артикул:542-195
- 50
- Auflösung:0,0001 µm mm
- Ausgabesignal:90° Phasendifferenz, Differential Rechteckspannung (entspricht RS-422)
- Genauigkeit:(0,8+L/50) µm; L= Messlänge in mm
- Gewicht:300 g
- Lagertyp:Lineares Kugellager
- Leitungslänge:2 m
- Maßstab:Photoelektrischer Längenmessgeber
- Max. Reaktions-geschwindigkeit:400 mm/s
- Messbereich:0–25 mm
- Messeinsatz:∅ 3 mm Hartmetallkugel, Gewinde: M 2.5 x 0.45
- Messkraft:4.6 N Messbolzen unten, 4.3 N Messbolzen horizontal, 4 N Messbolzen oben
- Minimaler Kantenabstand:500 ns (1 μm Ausführung),250 ns (0.5/0.1 μm Ausführung)
- Modell:LG100-0125
- Referenzpunkte:3 mm vom niedrigsten Ruhepunkt (10 mm Ausführung), 5 mm vom niedrigsten Ruhepunkt (25/50 mm Ausführung)
- Schaft ∅:15 mm
- Signalabstand:0,4 µm
- Stromversorgung:DC 5 V ±0.2 V Welligkeitsspannung 200 mVpp max
- Umgebungs-bedingungen:0 ° C bis 50 ° C (20% bis 80% relative Luftfeuchtigkeit, keine Kondensation) °C

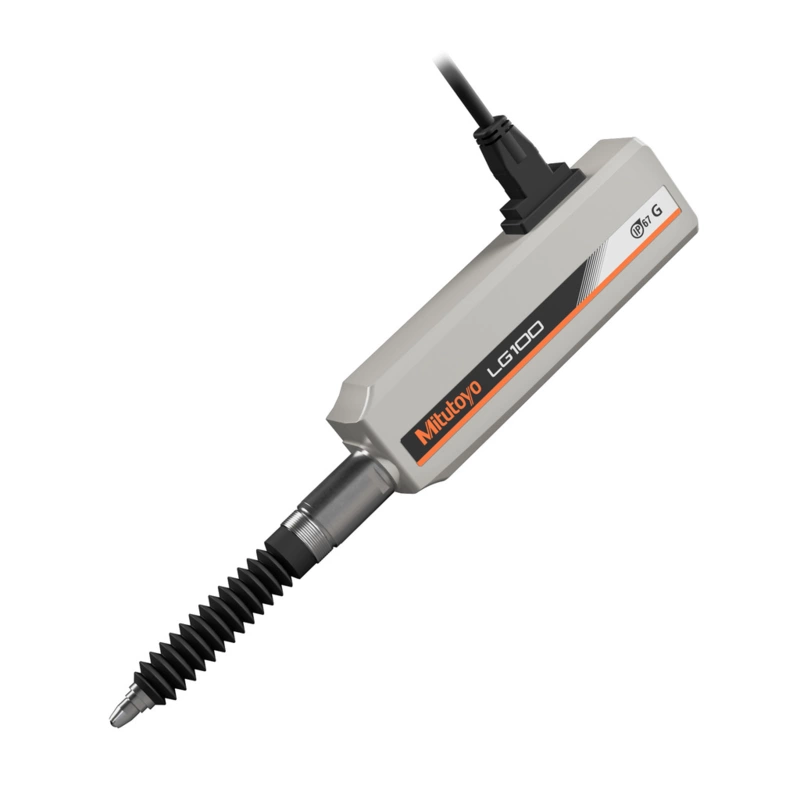

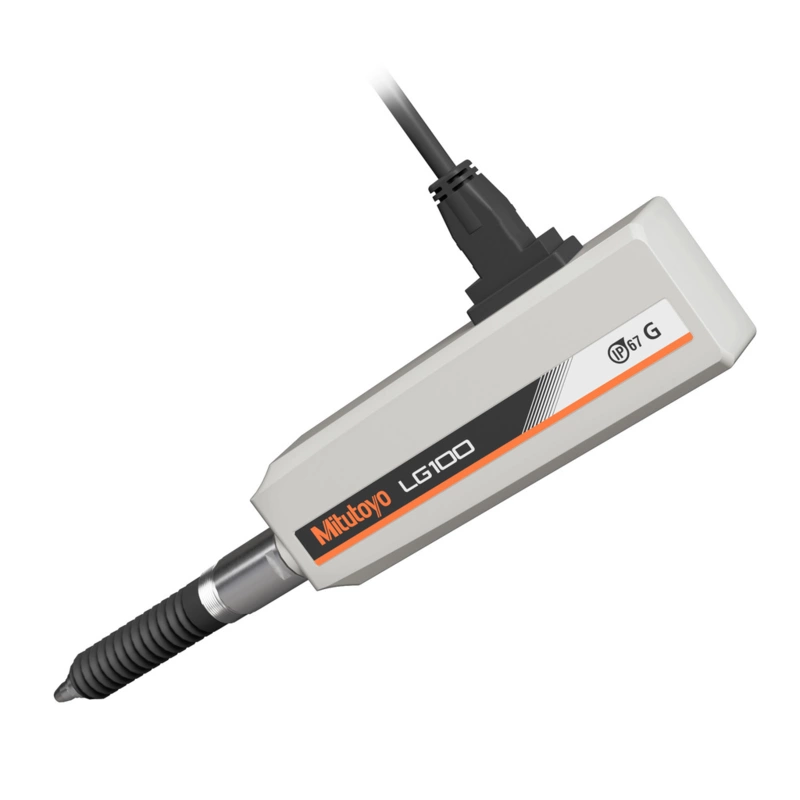

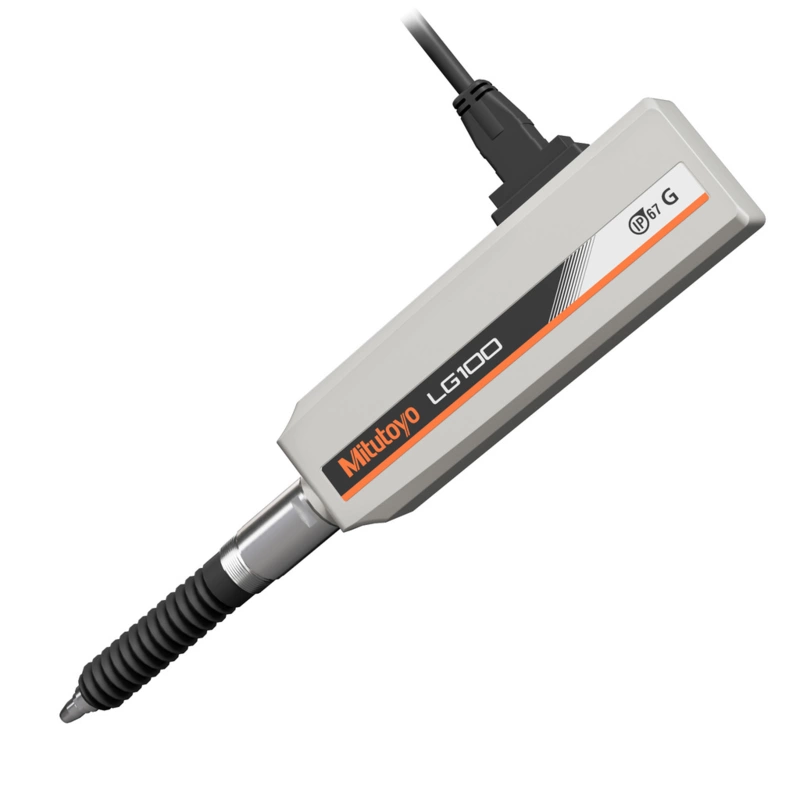

Das LG100 ist ein sehr robustes und wirtschaftliches lineares Messgerät. In Kombination mit der EJ-Anzeige, sind die Produkte speziell für den Inline-Einsatz und automatisierten Anlagen ausgelegt.
- Die fortschrittliche Konstruktion der Kolbenführungs sorgt für hohe widerstandsfähigkeit gegen äußere Stöße und Vibrationen
- Differential-Rechteckwellensignalausgang ermöglicht ein breites Anwendungsspektrum
- Extrem langlebig durch Linearkugellager in Messbolzeneinheit
- Wiederholpräzision von 0,3 µm
- Grenzwert der Messabweichung im Teilmessbereich: 0,5 µm (20 µm Messbereich)
- Betriebstemperaturbereich: 0 - 50 ° C
