- Производитель:
- Модель:172-868-12
- Артикул:172-868-12
- 50
- Диапазон измерений XY:254 x 152 мм
- Измерительный стол XY [мм]:254 x 152
- источник питания:220–240 В переменного тока, 50/60 Гц
- Максимальный вес заготовки:45 кг
- Масса:150 кг
- Метод измерения:Стекловидная чешуя
- Модель:PH-3.515F

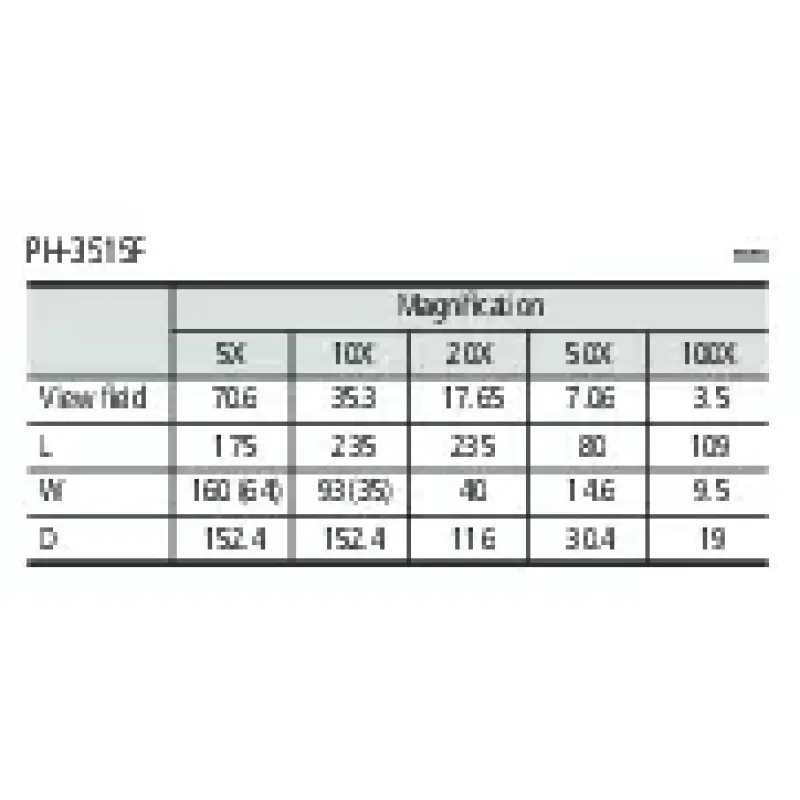

- объектив:10x (172-184) (опционально: 5x, 20x, 50x, 100x)
- Освещение проходящего света:Источник света: галогенная лампа (24 В, 150 Вт) Оптическая система: телецентрическая Особенности: двухступенчатая регулировка яркости, защита от перегрева, вентилятор
- Отображаемое изображение:Правильно ориентировано
- падающий световой свет:Источник света: галогенная лампа (24 В, 150 Вт) Оптическая система: вертикальное освещение Особенности: регулируемая конденсорная линза, двухступенчатая регулировка яркости, защита от перегрева, вентилятор
- Размеры стола:450 x 146 мм
- разрешение:0,001 мм
- Система быстрой регулировки:ось x
- Точность увеличения:Пропускаемый свет: ±0,1% или лучше. Отраженный свет: ±0,15% или лучше.
- Функция поворота:±10°
- Экран:Экран: ø 353 мм Материал экрана: мелкошлифованное стекло Диапазон регулировки экрана: ±360°, точная регулировка и фиксация по углу Отображение угла: цифровой дисплей (LED) Разрешение: 1' или 0,01° (переключаемое) Диапазон измерения: ±370° Переключение ABS/INC, нулевое положение Опорная линия: перекрестие

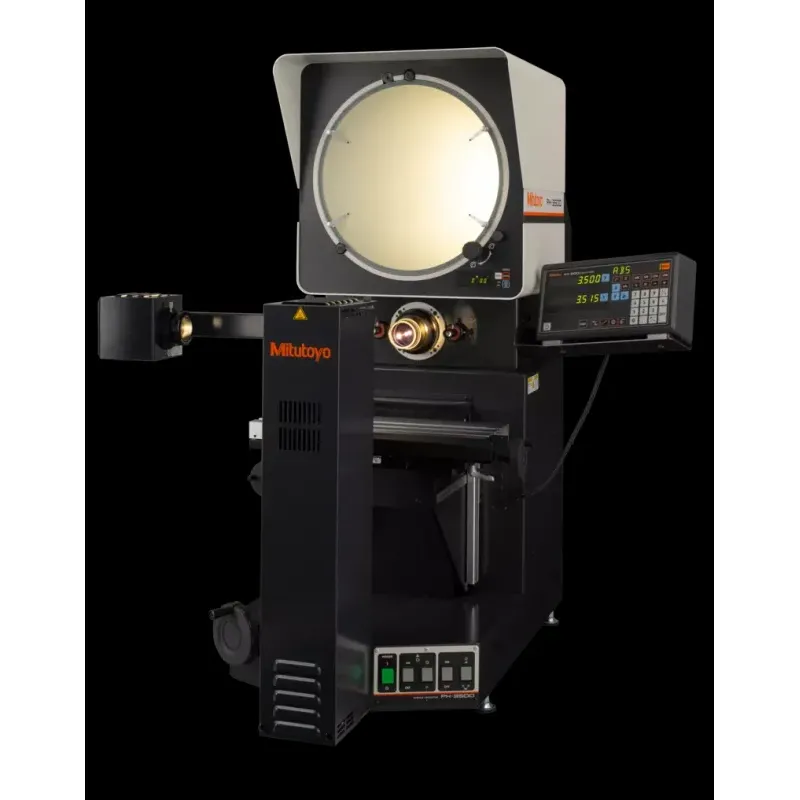

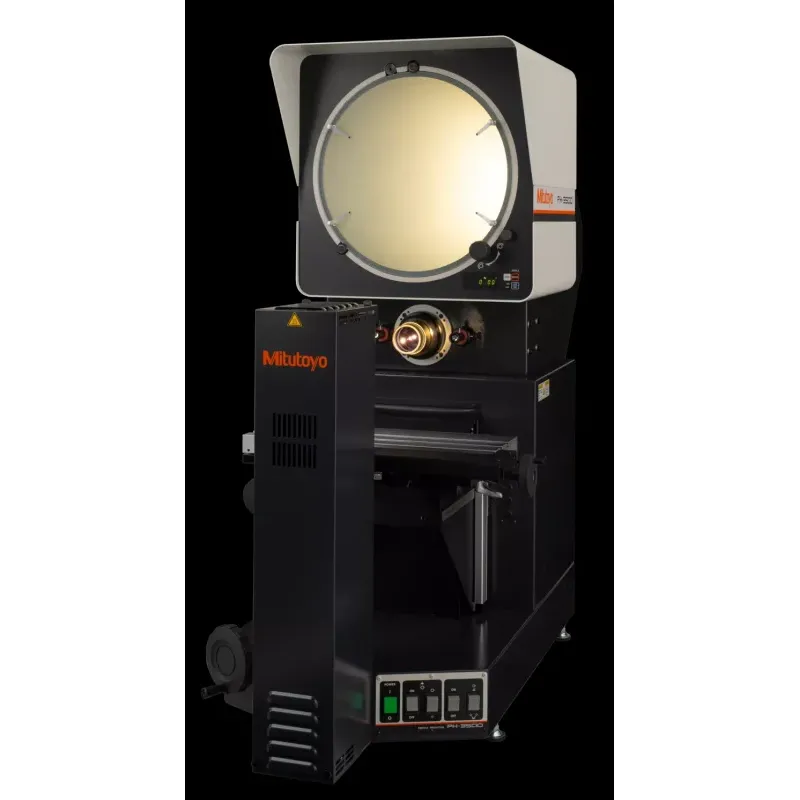

Измерительный проектор PH-3515F специально разработан для точного измерения крупных и тяжелых заготовок и особенно хорошо подходит для работы с инструментами и режущими инструментами.

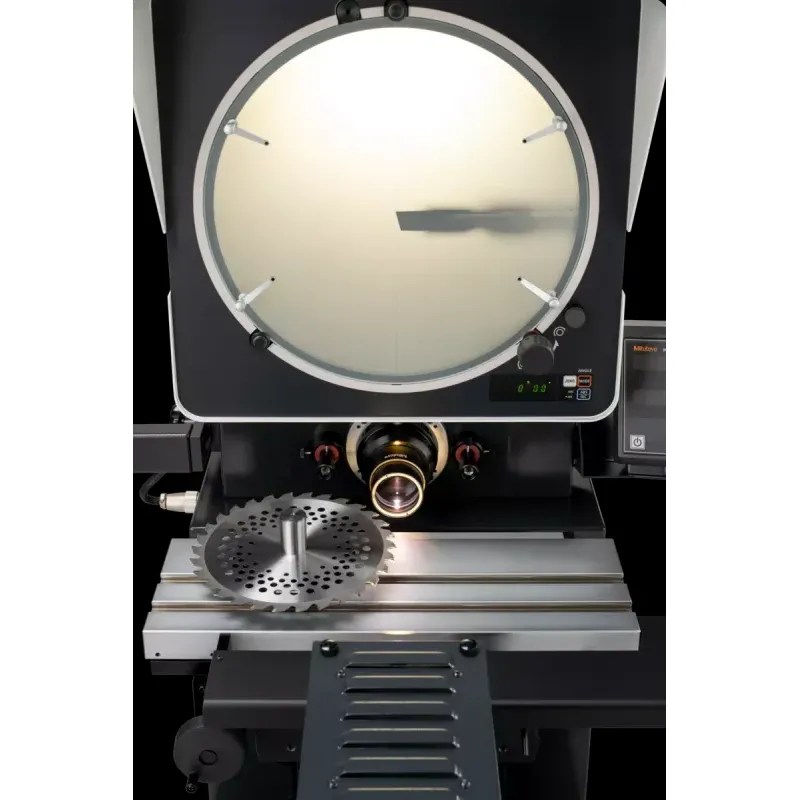

- Горизонтальный луч позволяет легко измерять крупные и тяжелые заготовки, такие как зубчатые рейки, фрезерные или штамповочные инструменты.
- Большой поперечный ход стола (254 × 152 мм) и высокая допустимая нагрузка на стол до 45 кг обеспечивают широкий спектр применения.
