- Производитель:
- Модель:K551282
- Артикул:K551282
- 50
- ассортимент продукции:эко-фикс эко-фиксплюс
- Высота 1:15 мм
- Длина 1:500 мм
- Для моделей:Легекс 574
- Масса:16200 г
- Приложение:КМГ
- Расстояние между нитями резьбы: 1:50 мм
- Расстояние между нитями резьбы: 2:25 мм
- Системный компонент:Опорные плиты для КИМ
- Ширина 1:700 мм

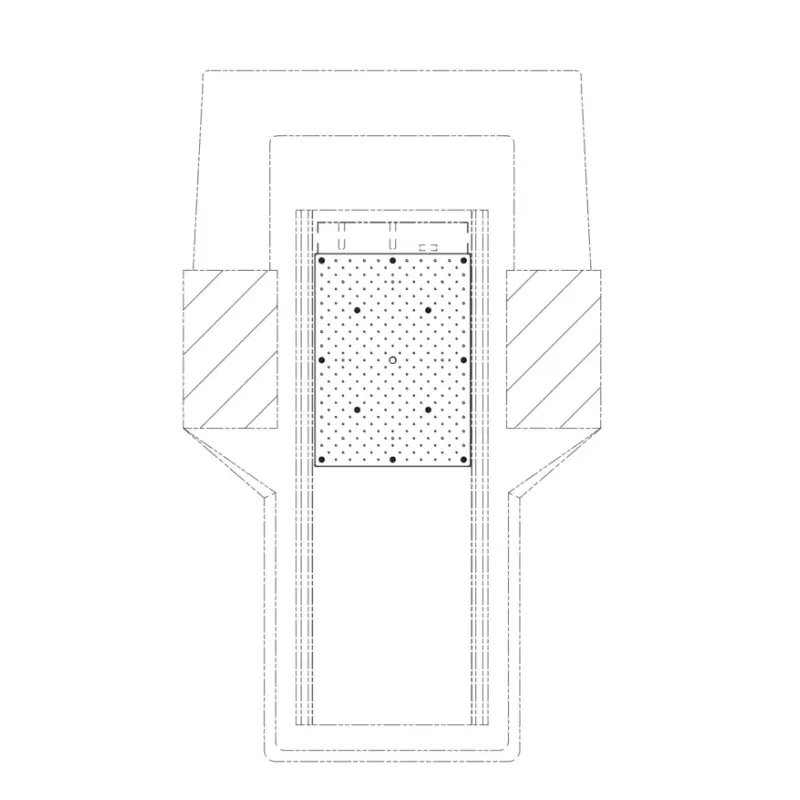

Специальная опорная плита 500 x 700 x 15 мм. Опорная плита предназначена для непосредственного монтажа на гранитный стол координатно-измерительной машины Legex 574. Плита предоставляет множество возможностей для крепления приспособлений и непосредственного создания шаблонов на КИМ. Она оснащена резьбой M6 с шагом 25 мм / 50 мм для непосредственного позиционирования и сборки приспособлений. Опорная плита идеально подходит для использования с зажимной системой Mitutoyo eco-fix, а также для крепления вспомогательных средств, таких как патроны, угловые зажимы и т.п. Кроме того, резьба M8 используется для крепления принадлежностей КИМ, таких как измерительные шарики или держатели щупов, которые расположены в краевом участке опорной плиты. Помимо широкой площади основания для крепления, она также защищает ценное гранитное основание КИМ. Изготовлена с высокой точностью из высококачественного алюминиевого сплава и имеет шероховатую поверхность, что делает опорные плиты чрезвычайно прочными. 1 сегмент.
