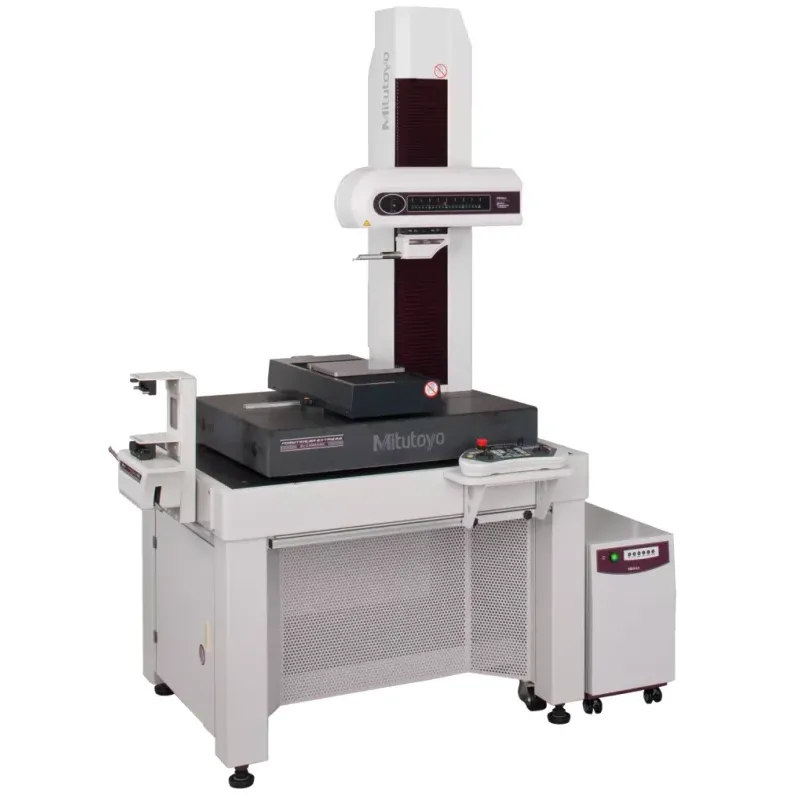

![Formtracer Extreme SV-C4500CNC S [mm] 525-702-12](https://hss-tools.com/image/cache/catalog/uncle_parser/525-702-12/525-702-12-0-800x800.webp "Formtracer Extreme SV-C4500CNC S [mm] 525-702-12")
- Модель:525-702-12
- Артикул:525-702-12
- 50
- Genauigkeit:Konturdetektor:X= (0,8 +4L/200) µm [ L: Messlänge (mm)] Kontur: Z1= (0,8 + I2HI/100) µm [ H: Messhöhe ausgehend von Horizontaler Position (mm)]Z2= (3,5 + 15H/1000) μm
- Messbereich:Z2= [S] 300 mm / [H] 500 mm
- Messgeschwindigkeit:0.02 - 2 mm/s
- Messkraft:0,75 mN
- Modell:SV-C4500CNC
- Neigungsbereich:-45° (CCW) bis +10° (CW) (für Modelle mit α-Achse)
- Software:FORMTRACEPAKErmöglicht die Steuerung aller Achsen, motorischen Y-Achsen und Drehachsen für effiziente automatische Messungen.Konturauswertungen können ausgeführt werden, Analysen wie Winkel, Steigung, Radius, Tiefe und Konturvergleich sind Standard.Ein Messprotokoll kann erstellt werden unter Festlegung des Druckformates.
- Verfahrgeschwindigkeit:CNC Modus: max. 200 mm/s Joystick Modus: 0-50 mm/s
- Y-Achse:Installiert
- Z2-Achse vertikaler Verfahrbereich [mm]:300
- Zoll/Metrisch:metrisch
- α-Achseinheit:Installiert
Hochgenaue CNC Oberflächen- u. Konturmessgeräte.
Der Formtracer SV-C4500CNC bietet Ihnen folgende Vorteile:
Der Formtracer SV-C4500CNC bietet Ihnen folgende Vorteile:
- Leistungsfähig wie zwei separate CNC-Messgeräte.
- Messung von großen Abständen in der Z2-Achse für Modelle ohne α-Achse.
- Jede Achse verfügt über eine Positioniergeschwindigkeit von bis zu 200mm/s.
- Doppeltastspitze für oben / unten Konturmessungen z.B. in Bohrungen.
- Messkraft wird über die Software FORMTRACEPAK geregelt.
- Der Konturtastkopf bietet exzellente Genauigkeit und Auflösung in Z1 durch den verwendeten internen Bogenmaßstab.
- Perfekt für automatischen hohen Durchsatz von mehreren Profilen oder Werkstücken.
- Das Tastsystem verfügt über eine Anti-Kollisions-Sicherheitsvorrichtung, die automatisch das Messgerät stoppt, wenn dessen Hauptkörper mit einem Werkstück oder der Spannvorrichtung kollidiert.
