• Производитель:
    Mitutoyo
  • Модель:
    525-701-12
  • Артикул:
    525-701-12
  • Диапазон вертикального перемещения по оси Z2 [мм]:
    300
  • Диапазон измерений:
    Z2 = [S] 300 мм / [H] 500 мм
  • Диапазон наклона:
    от -45° (против часовой стрелки) до +10° (по часовой стрелке) (для моделей с осью α)
  • Дюймы/метрическая система:
    метрика
  • единица α-оси:
    -
  • Измерение силы:
    0,75 мН
  • Модель:
    SV-C4500CNC
  • Ось Y:
    Установлено
  • программное обеспечение:
    FORMTRACEPAK обеспечивает управление всеми осями, моторизованными осями Y и вращающимися осями для эффективных автоматизированных измерений. Возможна оценка контуров; стандартные функции включают анализ углов, наклонов, радиусов, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
  • Скорость измерения:
    0,02 - 2 мм/с
  • Скорость передвижения:
    Режим ЧПУ: макс. 200 мм/с. Режим джойстика: 0-50 мм/с.
  • точность:
    Контурный детектор: X = (0,8 + 4L/200) мкм [L: длина измерения (мм)] Контур: Z1 = (0,8 + 12HI/100) мкм [H: высота измерения от горизонтального положения (мм)] Z2 = (3,5 + 15H/1000) мкм
Цену уточняйте
Есть в наличии

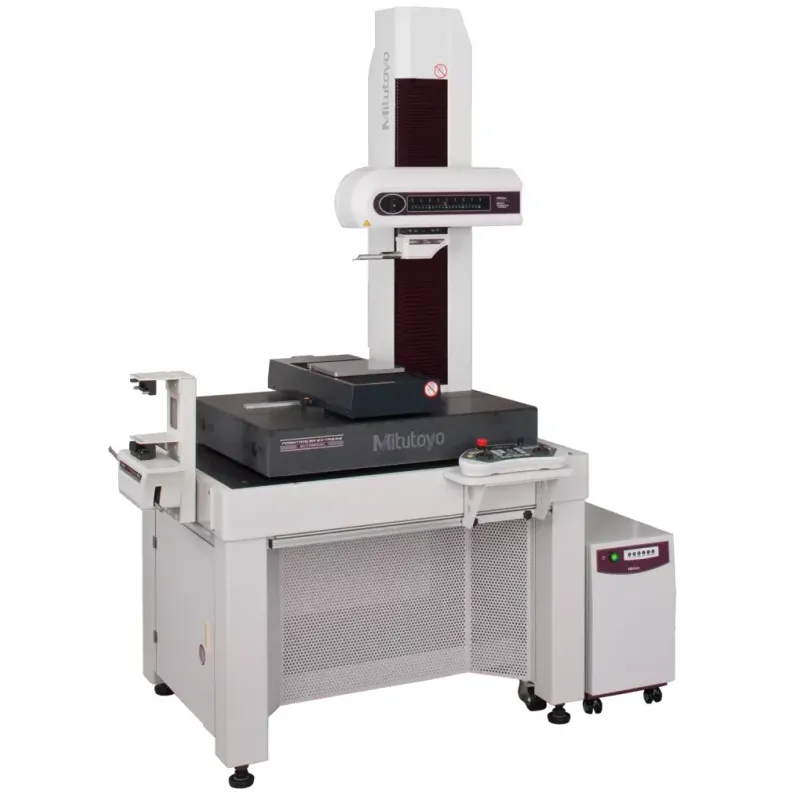

Высокоточные станки с ЧПУ для измерения поверхности и контура.

Станок Formtracer SV-C4500CNC предоставляет вам следующие преимущества:
  • Мощность сравнима с двумя отдельными станками с ЧПУ.
  • Измеряет большие расстояния по оси Z2 для моделей без оси α.
  • Скорость позиционирования по каждой оси достигает 200 мм/с.
  • Двойной зонд для измерения контура верхней/нижней поверхности, например, в отверстиях.
  • Измерительная сила контролируется с помощью программного обеспечения FORMTRACEPAK.
  • Контурная измерительная головка обеспечивает превосходную точность и разрешение по оси Z1 благодаря внутренней радиальной шкале.
  • Идеально подходит для автоматизированной высокопроизводительной обработки множества профилей или заготовок.
  • Система измерения оснащена устройством защиты от столкновений, которое автоматически останавливает измерительный прибор, если его основной корпус сталкивается с заготовкой или зажимным устройством.
