- Модель:525-777-12
- Артикул:525-777-12
- 50
- Auflösung:X = 0.005 µmZ1 = 0.0008 µm [Standardtastelement]Z1 = 0.0016 µm [2-fach Tastelement]
- Genauigkeit:CS-5000CNC:X = (0.3+0.002L) µmZ1 = (0.3+I0.02HI) µmCS-H5000CNC:X = (0.16+0.001L) µmZ1 = (0.07+I0.02HI) µm[ L : Messlänge (mm) ][ H : Messhöhe ausgehend von Horizontaler Position(mm) ]
- Geradheit:CS-5000CNC: X = (0.1+0.0015L) μm [Standardtastelement] X = (0.2+0.0015L) μm [2-fach Tastelement] CS-H5000CNC:X = (0.05+0.0003L) μm [Standardtastelement] X = (0.1+0.0015L) μm [2-fach Tastelement]
- Material Grundkörper:Granit
- Max. Messbereich:200 mm

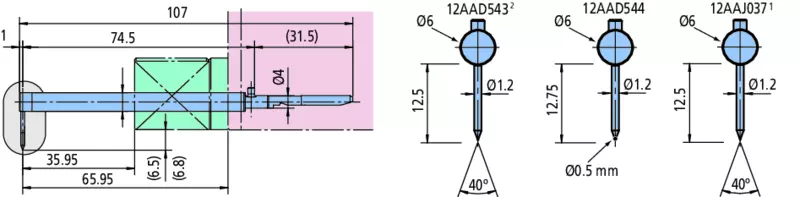

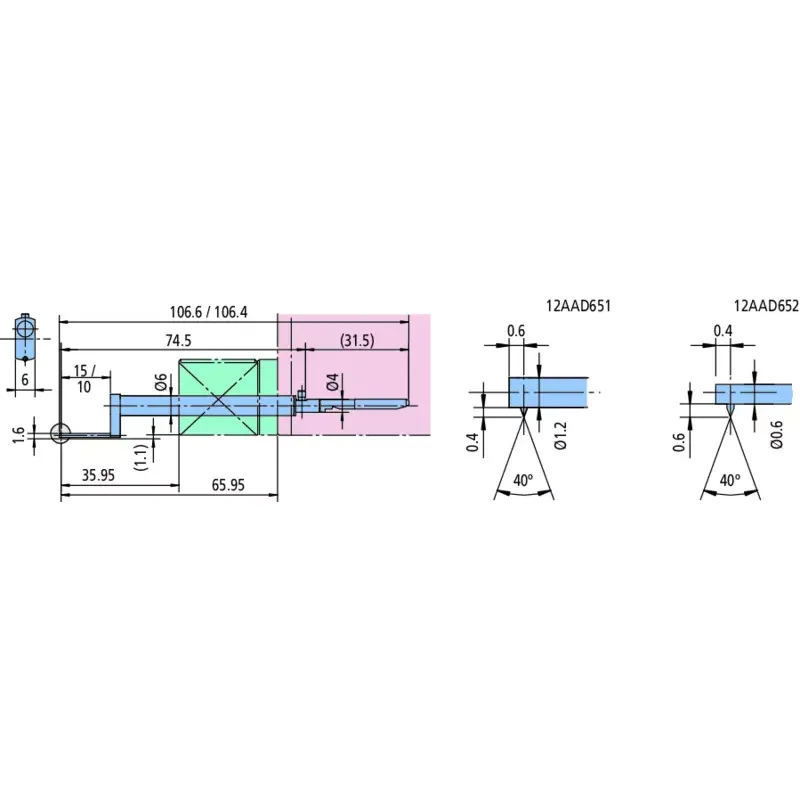

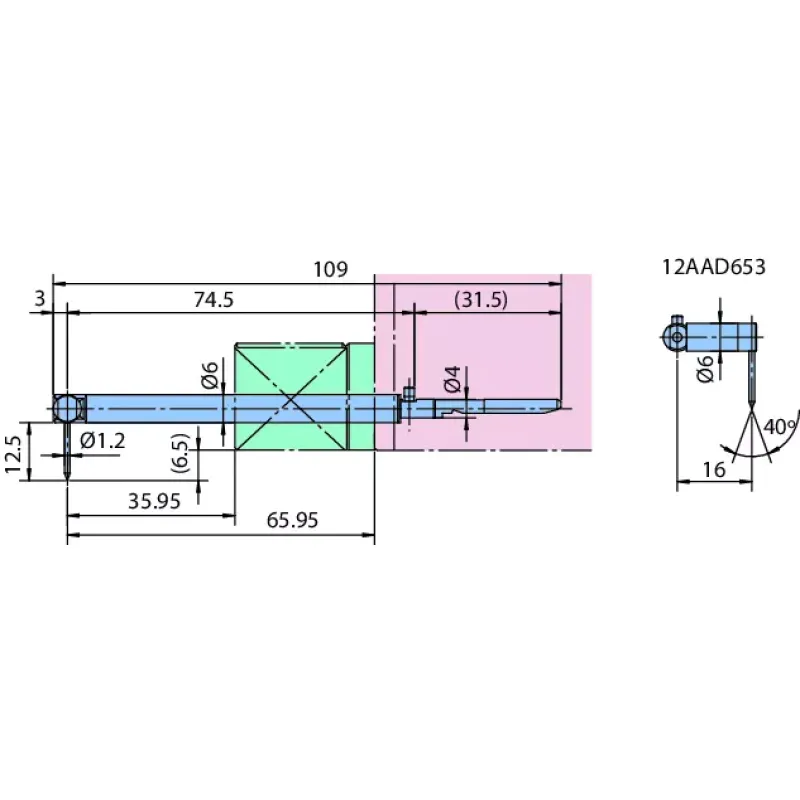

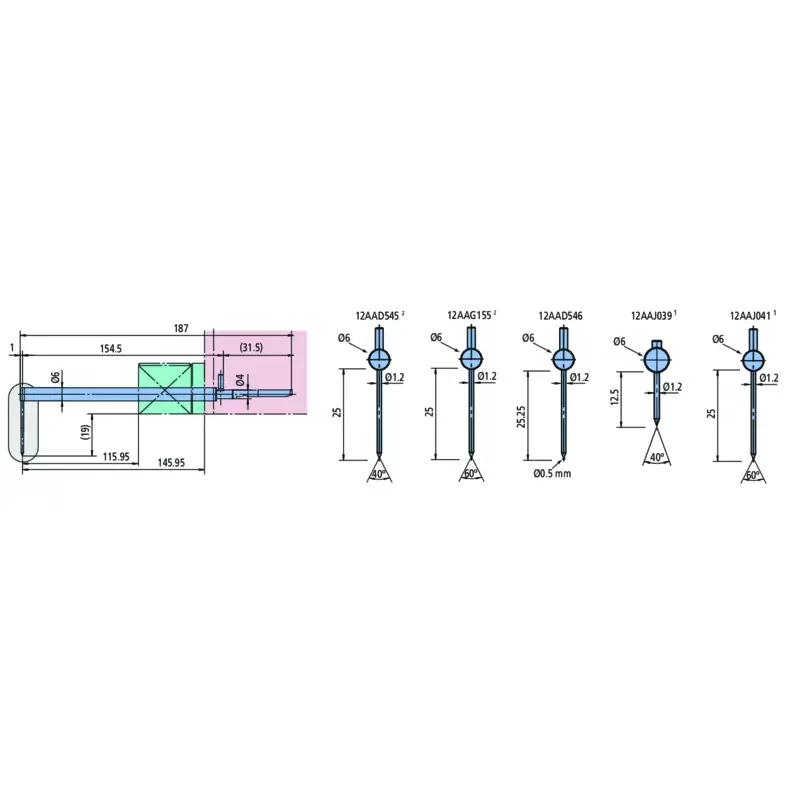

- Messbereich:X = 200mmZ1 = 12 mm [Standard Tasterlänge]Z1 = 24 mm [Doppelte Tasterlänge]
- Messgeschwindigkeit:Rauheitsmessung:0.02 - 0.2 mm/sKonturmessung:0.02 - 2 mm/s
- Modell:CS-H5000CNC

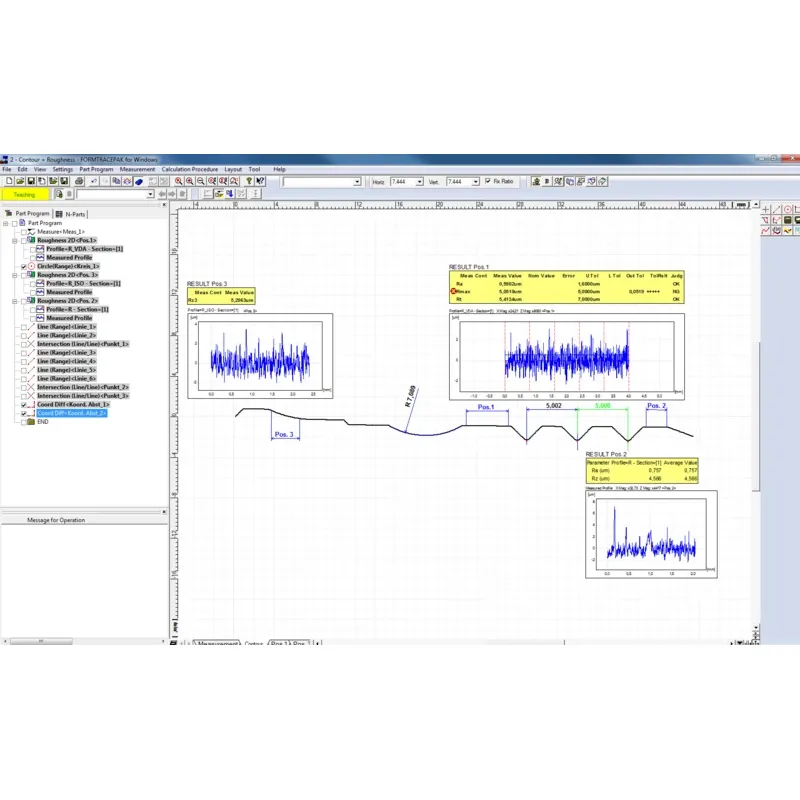

- Software:FORMTRACEPAK Ermöglicht die Steuerung aller Achsen, motorischen Y-Achsen und optionalen Drehachsen für effiziente automatische Messungen. Oberflächenrauheits- und Konturauswertungen können ausgeführt werden, Analysen wie Winkel, Steigung, Radius, Tiefe und Konturvergleich sind Standard. Ein Messprotokoll kann erstellt werden unter Festlegung des Druckformates.

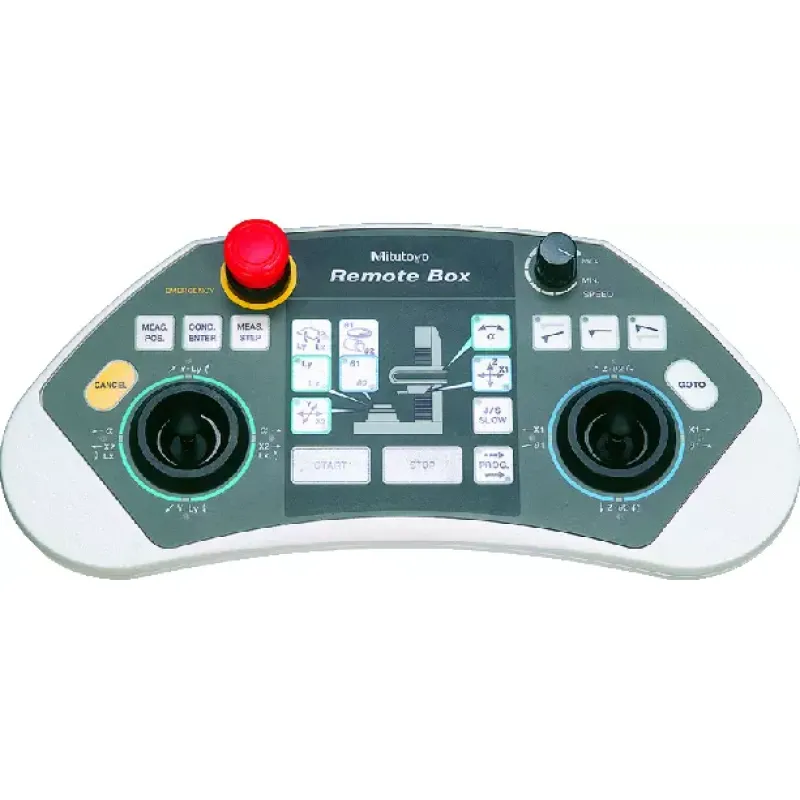

- Verfahrgeschwindigkeit:CNC Modus: max. 40 mm/sJoystick Modus: 0 - 40 mm/s
- Y-Achse:Installiert
- Z2-Achse vertikaler Verfahrbereich [mm]:300
- Zoll/Metrisch:metrisch
- α-Achseinheit:-

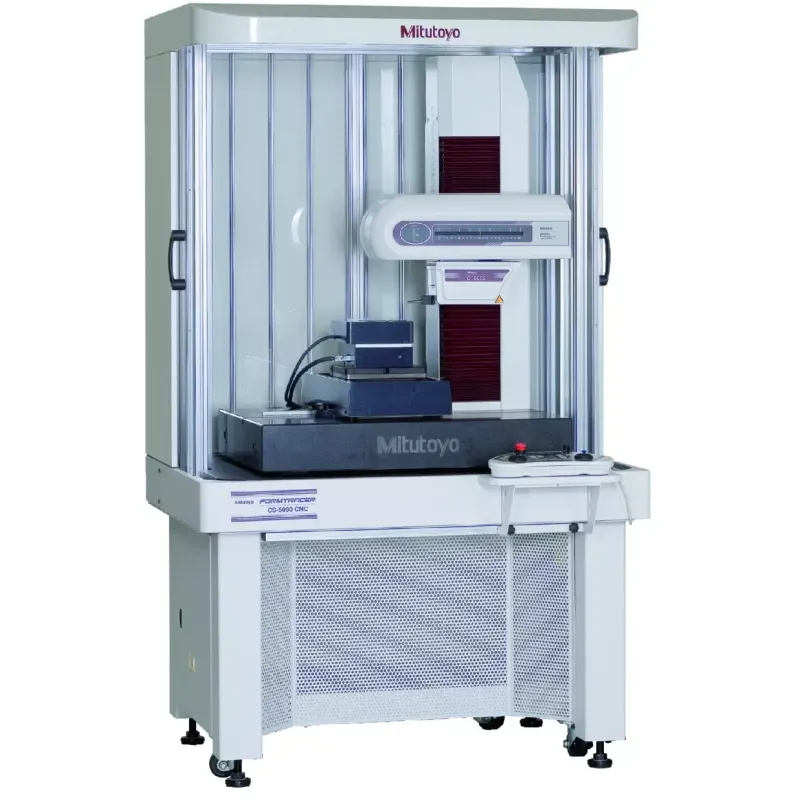

Dies ist ein höchstpräzises, taktiles CNC-Oberflächenrauheits- und Konturmessgerät.
Die Formtracer Extreme CS-5000CNC / CS-H5000CNC bieten Ihnen folgende Vorteile:
- Erfüllt höchste Anforderungen an Genauigkeit und Wiederholbarkeit.
- Simultane Ausführung von Rauheits- und Konturanalysen mit nur einer Messung.
- Die Kabine verfügt serienmäßig über eine Schwingungsdämpfungsvorrichtung, um äußere Einflüsse zu vermeiden.
- Höchste Auflösung der X1-Achse: 5 nm und Z1-Achse: 0,8 nm/1,6 nm.
- Die maximale Positioniergeschwindigkeit beträgt bis zu 200 mm/s.
