Форма трассировщика Extreme CS-5000CNC H [мм] 525-747-12

Производитель:
Mitutoyo
Модель:
525-747-12
Артикул:
525-747-12
50
Диапазон вертикального перемещения по оси Z2 [мм]:
500
Диапазон измерений:
X = 200 мм Z1 = 12 мм [Стандартная длина зонда] Z1 = 24 мм [Двойная длина зонда]
Дюймы/метрическая система:
метрика
единица α-оси:
Установлено
Максимальный диапазон измерения:
200 мм
Материал базового тела:
гранит
Модель:
CS-5000CNC
Ось Y:
-
программное обеспечение:

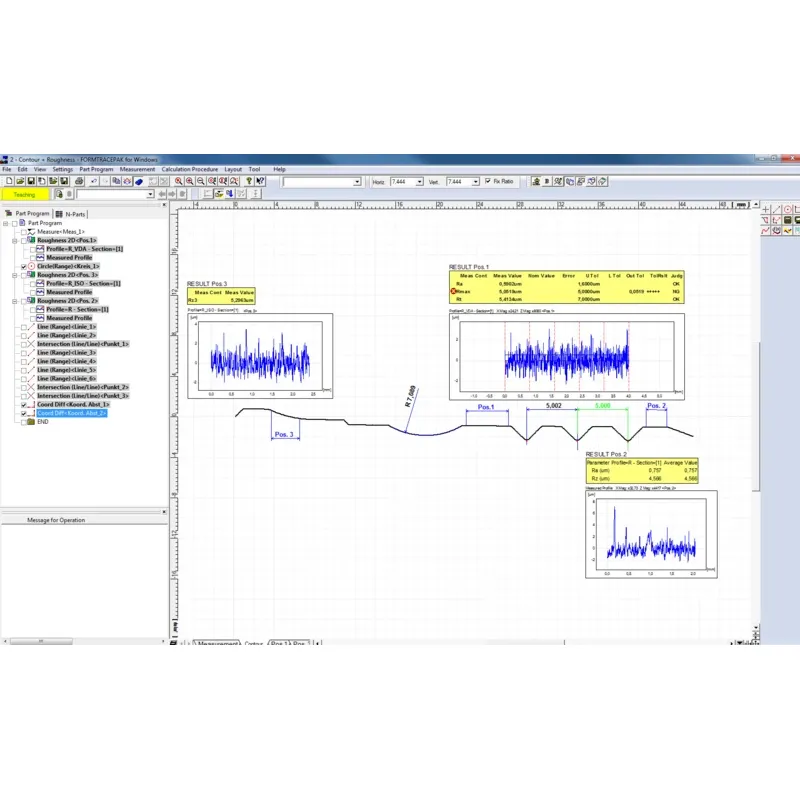

FORMTRACEPAK обеспечивает управление всеми осями, моторизованными осями Y и опциональными поворотными осями для эффективных автоматизированных измерений. Возможно выполнение анализа шероховатости поверхности и контура; стандартные функции включают анализ угла, наклона, радиуса, глубины и сравнение контуров. Можно сформировать отчет об измерениях с указанием формата печати.
Прямолинейность:
CS-5000CNC: X = (0,1+0,0015L) мкм [стандартный стилус]
разрешение:
X = 0,005 мкм Z1 = 0,0008 мкм [стандартный зондирующий элемент] Z1 = 0,0016 мкм [двойной зондирующий элемент]
Скорость измерения:
Измерение шероховатости: 0,02 - 0,2 мм/с. Измерение контура: 0,02 - 2 мм/с.
Скорость передвижения:

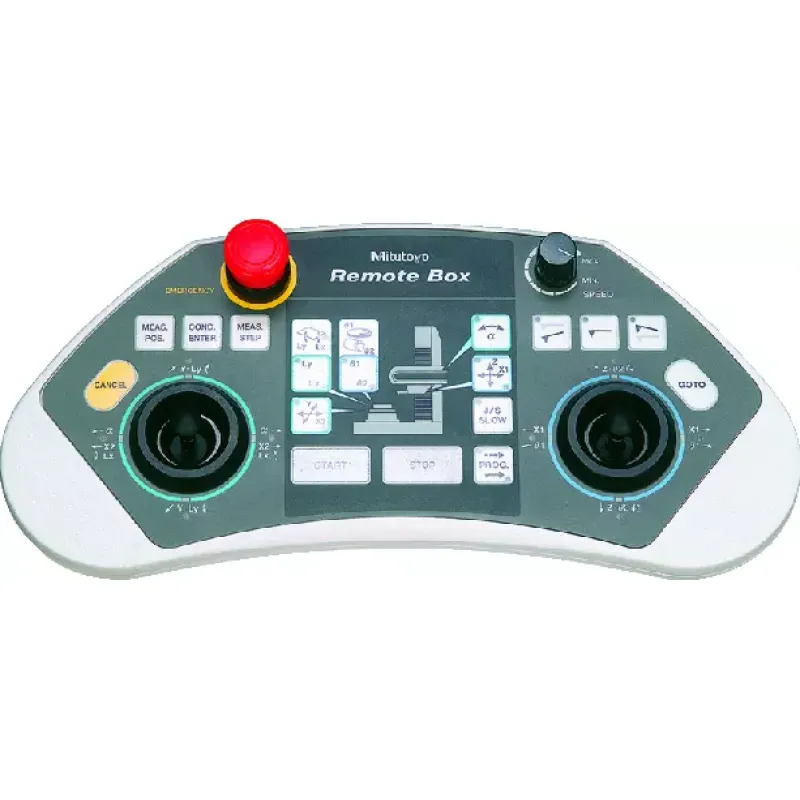

Режим ЧПУ: макс. 40 мм/с. Режим джойстика: 0 - 40 мм/с.
точность:
CS-5000CNC:X = (0.3+0.002L) µmZ1 = (0.3+I0.02HI) µmCS-H5000CNC:X = (0.16+0.001L) µmZ1 = (0.07+I0.02HI) µm[ L : Длина измерения (мм) ][ H : Высота измерения от горизонтального положения (мм) ]

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Описание

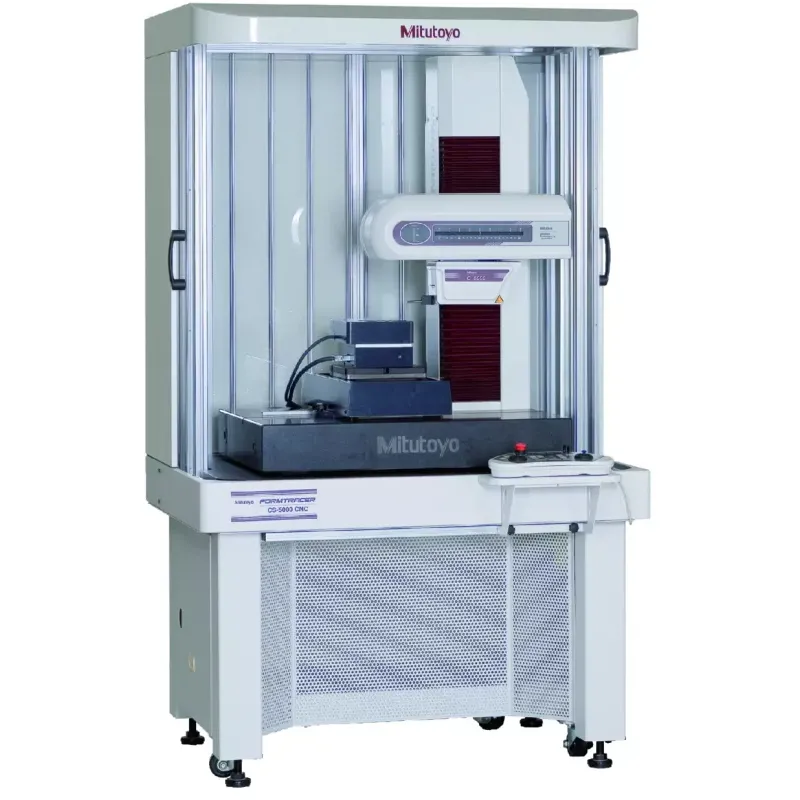

Это высокоточный тактильный прибор для измерения шероховатости поверхности и контура с ЧПУ.

Приборы Formtracer Extreme CS-5000CNC / CS-H5000CNC обладают следующими преимуществами:

соответствие самым высоким требованиям к точности и повторяемости;
одновременный анализ шероховатости и контура за одно измерение;
стандартная комплектация корпуса с виброгасящим устройством для предотвращения внешних воздействий;
максимальное разрешение по оси X1: 5 нм и по оси Z1: 0,8 нм/1,6 нм;
максимальная скорость позиционирования до 200 мм/с.
