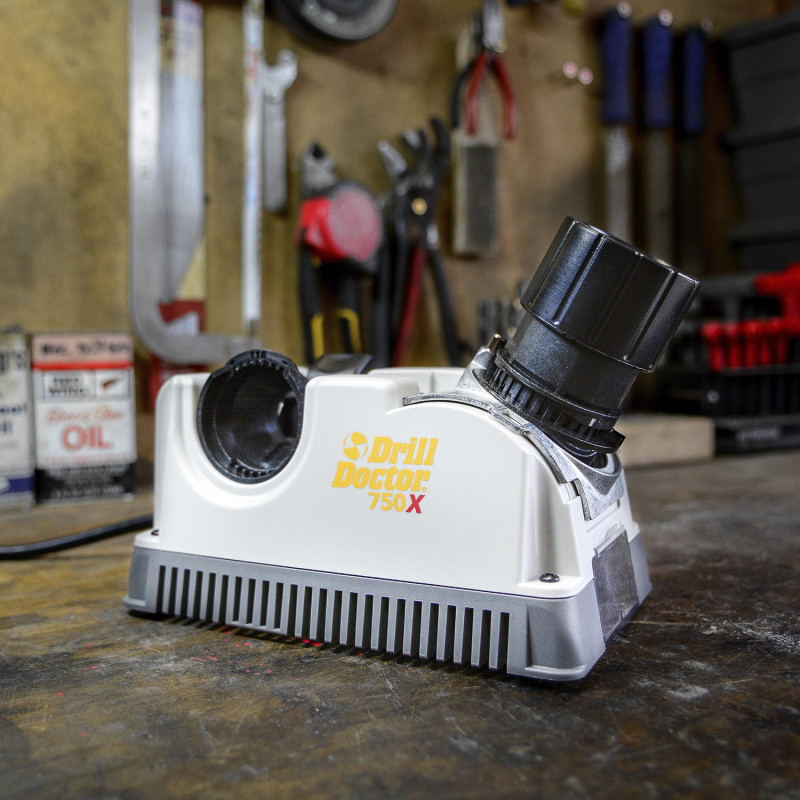

Заточной станок Drill Doctor 750X

Drill Doctor 750X — профессиональный станок для заточки сверл, идеальный вариант для мастерской и небольшого производства.

Станок для заточки сверл Drill Doctor 750X позволяет затачивать сверла диаметром 2,5-19 мм из быстрорежущей стали, твердого сплава под углом 118 градусов и 135 градусов. Станок имеет удобный патрон для фиксации сверла с системой центрирования для изменения углов наклона перемычки и заднего угла.

Станок поставляется  с алмазным шлифовальным кругом с зернистостью 180.

Возможно дополнительно приобрести патрон для левосторонних свёрл и круг зернистость 100.

Drill Doctor 750X позволяет регулировать величину подачи, что дает возможность точно дозировать величину съема металла сверла.

Особенности заточного станка Drill Doctor 750X:

• Профессиональная модель, верхняя модель в линейке станков «Drill Doctor»
• Регулируемая система выравнивания – позволяет менять угол наклона перемычки и задний угол.
• Патентованная система заточки – профессионально заточит ваше сверло за несколько простых поворотов.
• Улучшенный дизайн патрона – патрон позволяет зажимать сверла от 2,5 мм до 19 мм для точного выравнивания даже для маленьких сверл.
• Регулируемая система глубины заточки сверла (величины шлифуемого материала) – позволяет точно контролировать процесс заточки

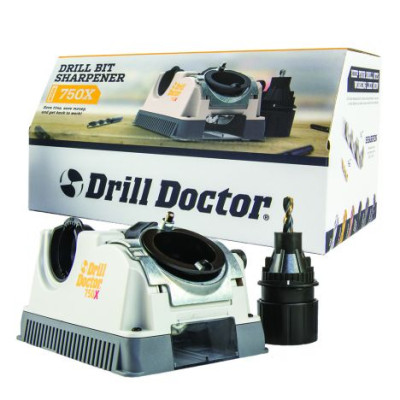

Комплектация станка для сверл:

• Заточной станок — 1 шт.
• Патрон для сверл  от 2,5 мм до 19 мм — 1 шт.
• Алмазный круг 180 грит — 1 шт.
• Инструкция на русском языке — 1 шт.
• Гарантийный талон на 12 мес.
• Сумка — 1 шт.

Использование:

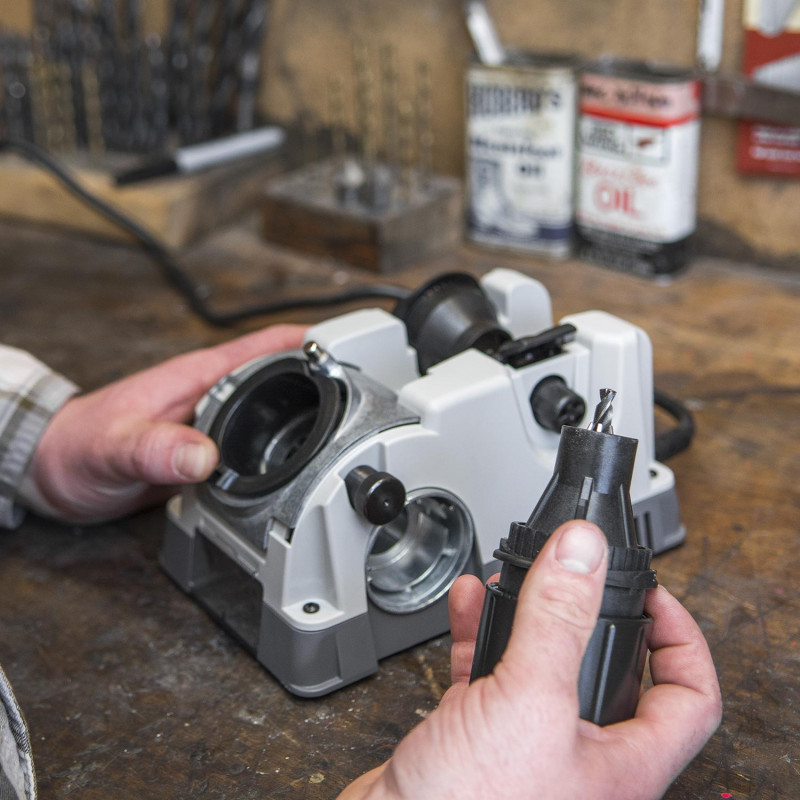

 Для заточки сверла по металлу необходимо поместить патрон в выравнивающий порт, выбрать нужный угл заточки кромки и выровнять сверло, вставив его до упора и зафиксировав с помощью зажимов, а потом слегка зажав сверло в патроне. Для более легкой или сильной заточки свёрл необходимо отрегулировать силу заточки при помощи регулировочного винта.

После этого вынимаем патрон со сверлом и затягиваем его.

 Включаем станок.

 Выбираем необходимый угол заточки, закрепляем при помощи зажимного винта.

Вставляем патрон, с зажатым сверлом, в заточной порт (белой меткой вверх).

 И вращаем патрон вправо, при этом буртик на патроне должен находится в постоянном контакте с металлическим штифтом сверху заточного порта.

При заточке количество полу оборотов должно быть всегда кратно 2.

Количество полуоборотов зависит от диаметра затачиваемого сверла и износа.

• Диаметр 2.4 – 2, 4 полуоборота
• Диаметр 3.175 – 4, 6 полуоборота
• Диаметр 9.5 – 19, 20 полуоборотов

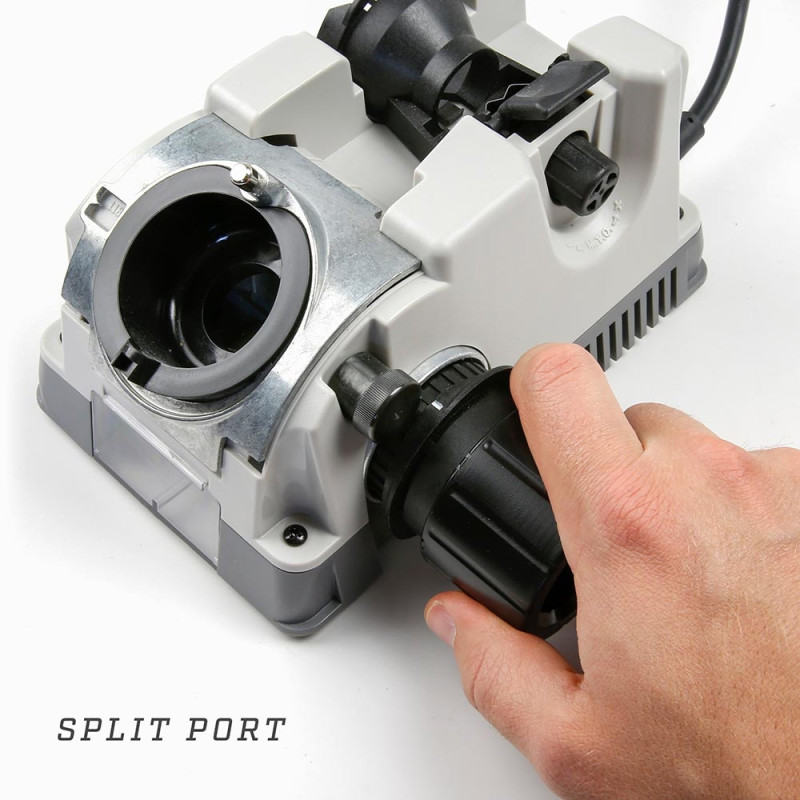

Также на заточном станке DrillDoctor 750X можно выполнить подточку задней поверхности.

Для этого вынимаем заглушку порта для подточки задней поверхности и по направляющим помещаем туда патрон с уже заточенным сверлом.

После вынимаем патрон, поворачиваем его напол-оборота и снова вставляем в порт подточки.

При заточке свёрл по бетону с твердосплавной напайкой процесс заточки слегка отличается.

Устанавливается угол 118 градусов, и при зажиме сверла направляющие штифты зажимают стружкоотводящие канавки, при этом упираясь в твердосплавную напайку. При установке патрона с зажатым сверлом в заточной порт не осуществляется поворот патрона. А лишь небольшой нажим, до его контакта с заточным барабаном, после этого патрон извлекается из порта, поворачивается на пол оборота, устанавливается обратно в заточной порт и затачивается вторая грань. Желательно сделать 4 подхода. сверла.
